Transformateur de courant CM-CT 500-5

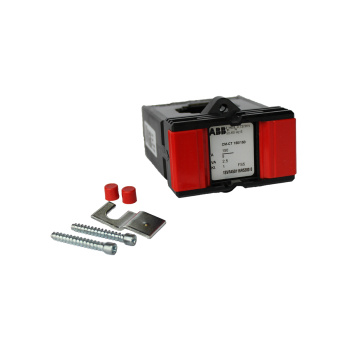

Le transformateur de courant ABB CM‑CT 500/5 convient aux mesures de courant précises dans les systèmes de distribution d’énergie et de surveillance. Avec son rapport de transformation de 500/5 A, il permet une acquisition fiable de courants élevés tout en conservant une conception compacte. L’appareil assure des performances de mesure stables dans les environnements industriels et est optimisé pour les applications en armoires électriques. Grâce à sa conception robuste et à la structure claire de ses bornes, il facilite l’intégration dans des tâches de mesure et de surveillance, par exemple en association avec des compteurs d’énergie ou des systèmes d’analyse de puissance.

• TechnologieLe transformateur fonctionne selon le principe classique d’un transformateur de courant de mesure conventionnel et fournit un courant secondaire normalisé de 5 A pour le traitement ultérieur dans les appareils de mesure d’énergie. La géométrie fixe du noyau garantit des résultats de mesure reproductibles et minimise les écarts en cas de charges variables. Ce modèle est ainsi adapté aux mesures de courant précises et stables à long terme dans les réseaux basse tension.
• ConnectivitéLe transformateur met à disposition une sortie secondaire normalisée de 5‑A pour les appareils de mesure, les compteurs d’énergie et les systèmes de surveillance. Il peut ainsi être intégré sans difficulté dans des chaînes de mesure existantes. La structure claire des bornes favorise un câblage sûr et sans risque d’erreur, ce qui est particulièrement important lors de l’utilisation dans des architectures complexes de gestion de l’énergie.
• Concept de montageLa conception compacte permet une installation peu encombrante dans l’armoire électrique. L’appareil est monté solidement autour du conducteur, garantissant ainsi un alignement mécanique stable. Les dimensions normalisées facilitent l’association avec d’autres composants de mesure sans nécessiter d’espace supplémentaire pour des supports spéciaux.
• CompatibilitéLe transformateur de courant convient à une utilisation avec des compteurs d’énergie, des modules de surveillance et des appareils d’analyse nécessitant un courant secondaire de transformateur de 5‑A. Grâce à son courant nominal primaire de 500 A, il peut être utilisé dans des réseaux basse tension industriels et commerciaux typiques, par exemple en association avec des compteurs d’énergie modernes pour la surveillance des charges.
