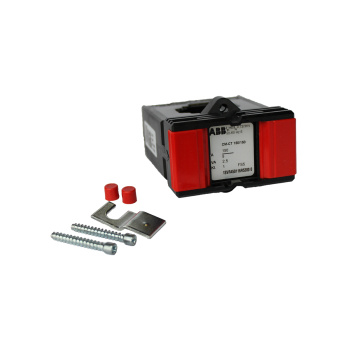

Transformateur de courant CM-CT 600-5
Le transformateur de courant ABB CM-CT 600/5 est conçu pour la détection précise de courants primaires élevés et permet une technologie de mesure et de protection fiable dans les systèmes de distribution d’énergie. Grâce à son boîtier compact et à ses dimensions normalisées, il convient aux applications dans les armoires électriques disposant d’un espace d’installation limité. Le transformateur réduit les courants élevés à un signal secondaire exploitable de 5 A, permettant ainsi l’exploitation sûre des appareils de mesure et des relais de protection. Grâce à sa conception robuste et à sa facilité d’intégration, il constitue une solution couramment utilisée pour la surveillance industrielle de l’énergie et l’acquisition des données énergétiques.
TechnologieLe transformateur fonctionne sur la base d’un principe de mesure inductif classique et transforme de manière fiable des courants primaires élevés en un courant secondaire de 5 A. La conception à noyau plein garantit des valeurs de mesure stables même en cas de conditions de charge fluctuantes. Grâce à sa conception normalisée, ce modèle est particulièrement adapté aux mesures précises de l’énergie dans les réseaux AC, où un signal constant et peu distordu est essentiel.
ConnectivitéLe transformateur de courant fournit une sortie secondaire normalisée de 5 A, ce qui permet son intégration dans des systèmes de mesure et de protection courants. La structure claire des bornes facilite le raccordement aux appareils de mesure et assure une transmission sûre du signal. Le transformateur peut ainsi être intégré sans difficulté dans des solutions de surveillance énergétique existantes.
Concept de montageLe boîtier compact, avec une hauteur de construction de 79mm et une largeur de 61mm, permet une installation peu encombrante dans l’armoire électrique. La construction à noyau plein garantit une fixation stable, favorisant un acheminement sûr des conducteurs. Le montage s’effectue de manière classique par le passage du conducteur primaire à travers le transformateur, ce qui permet une intégration rapide dans des installations existantes.
CompatibilitéLe courant secondaire nominal de 5A répond aux exigences courantes de l’industrie et permet une utilisation avec des appareils de mesure, des compteurs d’énergie et des relais de protection standard. Cela rend le transformateur adapté à une large gamme d’applications de surveillance et de protection dans les systèmes énergétiques industriels.
