Enphase Kit d'extension 1 (IQ-BALC-EXP-01-kit)

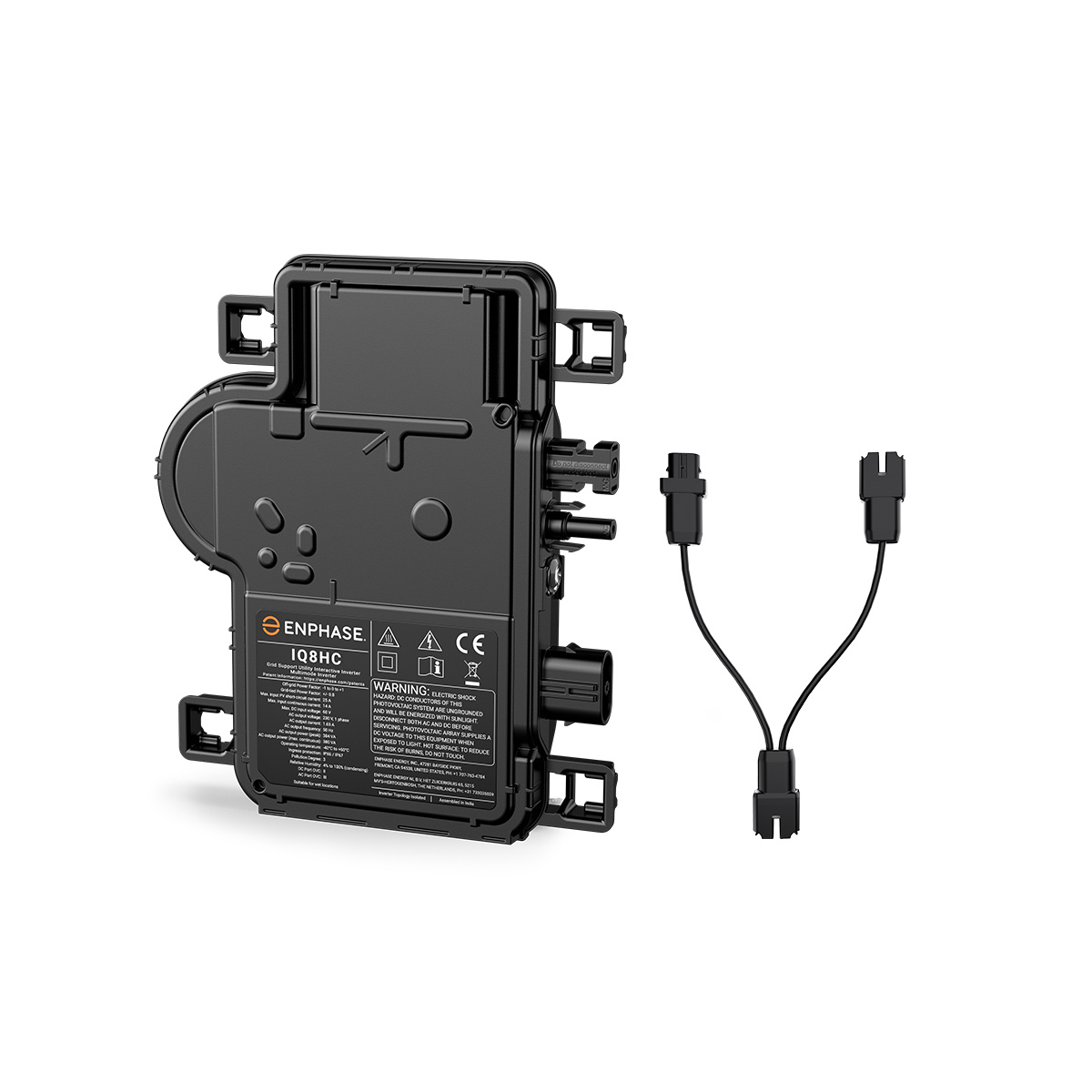

Le kit d’extension Enphase 1 (IQ‑BALC‑EXP‑01‑KIT) étend un système IQ Balcony existant en ajoutant un micro-onduleur IQ8HC avec le matériel de raccordement approprié. L’IQ8HC‑72‑M‑INT inclus fonctionne jusqu’à 380 VA de puissance apparente (384 W de puissance de sortie AC max.) à 230 V / 50 Hz et utilise des connecteurs DC Stäubli MC4 intégrés; la tension d’entrée DC est conçue jusqu’à 60 V et la plage MPP est de 29,5 à 45 V. Pour le dimensionnement, des limites d’entrée telles qu’un courant de fonctionnement DC maximal de 14 A et un Isc de module admissible de 20 A (avec facteur de sécurité normatif selon IEC 62548) sont également pertinentes. Grâce à l’indice de protection IP67, à la classe de protection II et au refroidissement par convection naturelle, le micro-onduleur convient à une utilisation extérieure au niveau du module.

• TechnologieSur le plan technologique, le kit repose sur un micro-onduleur IQ8HC‑72‑M‑INT qui convertit le courant continu au plus près du module en courant alternatif conforme au réseau, fournissant jusqu’à 384 W de puissance de sortie AC maximale ou 380 VA de puissance apparente maximale. Pour l’intégration électrique, une tension nominale de réseau de 230 V et une fréquence nominale de 50 Hz sont déterminantes; les limites de fréquence réseau admissibles sont de 45 à 55 Hz. Côté DC, une tension d’entrée maximale de 60 V, une plage de tension MPP de 29,5 à 45 V, une puissance d’entrée DC maximale de 560 W et un courant d’entrée maximal de 14 A sont pertinents pour la planification afin de respecter correctement le choix des modules et la fenêtre de température. La topologie est isolée galvaniquement (transformateur HF), ce qui favorise un profil d’intégration robuste selon les exigences réseau et l’environnement CEM.

  Paramètres électriques clés
  • 60 V DC maximum, démarrage 22 V, MPP 29,5–45 V; conception compatible avec des modules à Isc admissible.
  • 380 VA de puissance apparente max., 384 W de puissance de sortie AC max.; raccordé au réseau à 230 V / 50 Hz.
  • Puissance DC max. 560 W, courant DC 14 A; tenir compte des limites de courant de court-circuit selon IEC 62548.
• ConnectivitéLa communication du système de l’IQ8HC s’effectue via la communication par courant porteur (PLC) dans la plage 110–120 kHz (classe B) sous forme de signal à bande étroite sur le câblage AC; les données de fonctionnement et les informations de commande sont transmises via le câblage IQ au gateway. Pour la mise en service, Enphase indique des versions minimales de l’application Installer (≥ 3.31.0) et précise que les systèmes IQ8 ne doivent pas être mélangés avec des générations plus anciennes de micro-onduleurs (p. ex. IQ7/IQ6) sur le même gateway. La segmentation électrique via le câble IQ est également pertinente en pratique: par circuit monophasé de 16 A, jusqu’à 9 appareils IQ8HC sont indiqués (ou 27 appareils en configuration triphasée), l’élévation de tension au point de raccordement pouvant encore limiter le nombre admissible. Le kit d’extension lui-même fournit l’ajout matériel (1× IQ8HC + matériel de raccordement); la surveillance/la connexion Internet est assurée dans le système IQ Balcony via le gateway existant.

  Communication et conception du réseau
  • PLC 110–120 kHz (classe B) via la ligne AC; données/commande sans câbles de données supplémentaires.
  • Limites de conception: jusqu’à 9 IQ8HC par circuit 16 A (L+N); jusqu’à 27 unités en triphasé, selon l’élévation de tension.
  • La mise en service nécessite l’application Installer ≥ 3.31.0; mélange IQ8 avec IQ7/IQ6 sur le même gateway non recommandé.
• GarantiePour le kit d’extension, la garantie du micro-onduleur IQ8HC inclus est déterminante: Enphase indique une garantie limitée de longue durée, conforme aux usages du secteur, pouvant aller jusqu’à 25 ans pour les micro-onduleurs IQ8; la pleine validité de 25 ans est conditionnée à un IQ Gateway connecté à Internet. Côté installation, les exigences de montage/câblage corrects doivent être respectées, car les conditions de sécurité et de garantie sont généralement liées à une installation conforme aux normes et aux instructions; en particulier, mettre l’AC hors tension avant toute intervention et ne pas débrancher les connecteurs sans avoir placé le système sur OFF au niveau du gateway. Le kit n’incluant pas le gateway, l’intégration dans un système IQ Balcony existant avec gateway constitue le point central du projet pour les exigences de garantie et de surveillance.

  Conditions de garantie en pratique
  • Garantie limitée jusqu’à 25 ans pour les micro-onduleurs IQ8; 25 ans liés à un IQ Gateway connecté à Internet.
  • Sécurité de maintenance: mettre l’AC hors tension; débrancher les connecteurs uniquement après avoir mis le système sur OFF au gateway afin d’éviter les risques.
• DurabilitéLes aspects liés à la durabilité du micro-onduleur concernent principalement l’efficacité, les pertes en veille et la reprise/l’élimination réglementée: l’IQ8HC‑72‑M‑INT atteint jusqu’à 97,4 % de rendement maximal et 96,8 % de rendement pondéré européen, réduisant les pertes de conversion sur la durée de vie. La consommation nocturne est indiquée à 50 mW, ce qui minimise la consommation propre du système, notamment pour les petites configurations plug‑in. En outre, un enregistrement WEEE (DE 65410052) est en place pour le marché allemand, soutenant l’intégration dans des processus établis de reprise et de recyclage. La conception de classe de protection II avec boîtier doublement isolé réduit le besoin de mise à la terre/conducteur de protection supplémentaire au niveau de l’appareil lui-même et simplifie dans de nombreux cas l’intégration conforme aux règles.

  Pertes et élimination
  • Rendement: ηmax 97,4 %, ηEU 96,8 %; pertes thermiques et de conduction réduites sur la durée.
  • Consommation nocturne 50 mW; pertinente pour l’autoconsommation du système dans les petites installations et les longues périodes d’arrêt.
  • Enregistrement WEEE DE 65410052; facilite la reprise/l’élimination correcte dans le processus de projet.
• QualitéLes caractéristiques de qualité et de robustesse de l’IQ8HC sont largement définies par des données environnementales et normatives: le micro-onduleur est spécifié pour des températures ambiantes de −40 °C à +65 °C et une humidité relative de 4 à 100 % (condensante), ce qui soutient la conception pour un montage extérieur au module. L’indice de protection est spécifié comme IP67 pour l’extérieur; le boîtier en polymère résistant à la corrosion et doublement isolé (classe de protection II) ainsi que le refroidissement par convection naturelle sans ventilateur réduisent les points d’usure en exploitation sur site. Les normes CEM et de sécurité (entre autres EN IEC 62109‑1/‑2 et la série EN IEC 61000) sont listées; en outre, des fonctions de soutien du réseau telles que la régulation cos(phi) (0,8 capacitif à 0,8 inductif) et un THD < 5 % sont indiquées, améliorant la compatibilité réseau dans des environnements d’installation typiques.

  Robustesse et normes
  • IP67, classe de protection II, refroidissement par convection sans ventilateur; comportement robuste en conditions réelles pour montage extérieur.
  • Environnement: −40…+65 °C, 4–100 % HR condensante; planification pour variations climatiques et d’humidité.
  • Qualité du réseau: THD < 5 %, FP 1.0, cos(phi) 0,8 capacitif…0,8 inductif; paramétrage sûr pour les projets.
• ÉvolutivitéLe kit d’extension 1 est conçu pour l’extension progressive d’une configuration IQ Balcony et ajoute exactement un micro-onduleur IQ8HC supplémentaire avec le matériel de raccordement. Dans la planification du système, la mise à l’échelle est déterminée par les limites des circuits et des segments de câble: Enphase indique jusqu’à 9 appareils IQ8HC dans une branche monophasée de 16 A ou jusqu’à 27 appareils en configuration triphasée, ainsi que des valeurs de référence de 8 (L+N) ou 18 (3L+N) pour un seul segment de câble IQ; l’alimentation centrale est mise en avant comme bonne pratique pour maîtriser la chute/l’élévation de tension. Pour le IQ Balcony Gateway, une évolutivité jusqu’à 7 IQ8HC est indiquée dans le contexte du système IBC, ce qui représente une limite supérieure claire sur le terrain pour les topologies balcon/plug‑in. Ainsi, le kit est avant tout un élément permettant d’augmenter de manière contrôlée le nombre de modules et le niveau de puissance AC dans les limites applicables du réseau et des équipements.

  Mise à l’échelle dans le contexte du système
  • Contenu du kit: 1× IQ8HC + matériel de raccordement; extension ciblée d’un seul canal de module.
  • Limites de circuit: jusqu’à 9 IQ8HC par 16 A (L+N) ou 27 en triphasé; tenir compte de l’élévation de tension.
  • Segment de câble IQ: 8 (L+N) ou 18 (3L+N) comme valeur indicative; alimentation centrale comme bonne pratique.
  • Contexte IQ Balcony: évolutivité jusqu’à 7 IQ8HC par gateway indiquée; pertinent pour les nomenclatures et les limites système.
