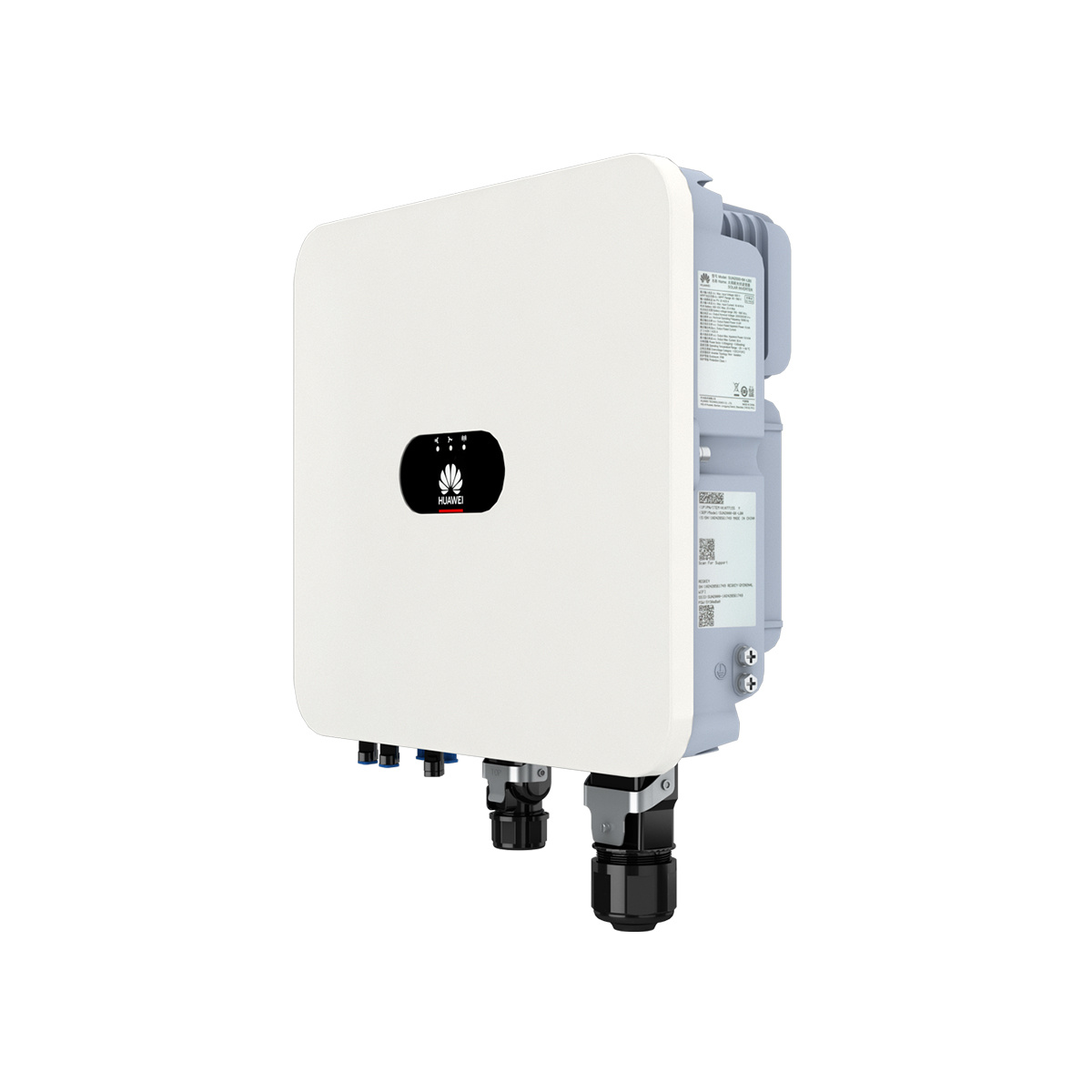

Huawei SUN2000-6K-LB0

Le Huawei SUN2000‑6K‑LB0 est un onduleur hybride monophasé de type string pour systèmes photovoltaïques raccordés au réseau avec stockage sur batterie en option. Avec une puissance nominale AC de 6kW et une puissance recommandée du générateur photovoltaïque allant jusqu’à 9kWp, il couvre des applications typiques résidentielles et de petits environnements commerciaux. Deux trackers MPP indépendants permettent une conception flexible des strings pour différentes surfaces ou orientations de toiture. La large plage de tension MPP de 40 à 560V simplifie la planification des modules, tandis que la tension DC maximale de 600V prend en charge des longueurs de string courantes. La fonction hybride intégrée permet la connexion directe des batteries haute tension Huawei LUNA ainsi que des solutions de secours via SmartGuard. Des fonctions de protection complètes, un refroidissement naturel et le degré de protection élevé IP66 rendent l’onduleur adapté à une utilisation extérieure durable dans des environnements exigeants.

• TechnologieL’onduleur fonctionne comme un onduleur hybride string sans transformateur avec suivi MPP actif et un chemin de batterie DC haute tension couplé directement. Deux trackers MPP avec chacun un courant d’entrée de 16A permettent une séparation électrique propre des champs photovoltaïques et minimisent les pertes de rendement en cas d’ombrage partiel. La puissance apparente maximale de sortie de 6,6kVA fournit des réserves suffisantes pour les pics de charge à court terme. Le rendement élevé allant jusqu’à 97,8% ainsi que le rendement européen pondéré de 97,2% réduisent les pertes de conversion au cours de l’exploitation annuelle et ont un impact direct sur le rendement du système.

  Conception électrique
  • Deux trackers MPP pour un routage séparé des strings et une implantation flexible sur toiture
  • Plage de tension MPP à partir de 40V pour un démarrage précoce en cas de faible irradiation
  • Injection monophasée avec une puissance AC maximale de 6,6kVA
  • Rendement système élevé pour minimiser les pertes thermiques
• ConnectivitéLa communication est assurée de série via RS485 ainsi qu’un module WLAN intégré, facilitant la connexion locale et la mise en service. Des smart dongles optionnels pour Ethernet ou communications mobiles sont disponibles pour les réseaux câblés ou les connexions de données mobiles. Grâce à la connexion à la plateforme de monitoring FusionSolar, les données d’exploitation, les états de défaut et les flux d’énergie peuvent être analysés en détail. La connectivité est ainsi conçue pour répondre aux exigences de la maintenance à distance, du diagnostic de service et de la gestion de l’énergie dans les installations professionnelles.

  Interfaces & Monitoring
  • RS485 et WLAN intégré pour la communication de base et la mise en service
  • Connexion Ethernet via Smart Dongle optionnel
  • Plateforme FusionSolar pour le monitoring et la paramétrisation
  • Prise en charge de composants externes de gestion de l’énergie tels que EMMA
• GarantieLe SUN2000‑6K‑LB0 bénéficie de la garantie standard du fabricant pour les onduleurs string de cette catégorie de puissance. La garantie couvre les défauts de matériaux et de fabrication et suppose une installation et une exploitation conformes aux spécifications techniques. Pour les planificateurs de projets, il est important que les prestations de garantie soient conçues pour être compatibles au niveau du système avec les composants de stockage et de communication associés, permettant une gestion homogène des cas de service au sein du système Huawei.
• DurabilitéLe boîtier compact, avec un poids inférieur à 15kg, réduit l’utilisation de matériaux et les efforts de transport. Le refroidissement par convection naturelle élimine complètement le besoin de ventilateurs actifs, réduisant la consommation propre et évitant les pièces d’usure. Le rendement élevé minimise les pertes de conversion, améliorant le bilan énergétique global de l’installation photovoltaïque. De plus, l’intégration de systèmes de stockage sur batterie au niveau du système contribue au déplacement des charges et à l’optimisation de l’autoconsommation.
• QualitéLe boîtier moulé sous pression avec indice de protection IP66 protège efficacement l’électronique contre la poussière et les jets d’eau et permet une installation en extérieur. Une large plage de température de fonctionnement de ‑25°C à +60°C garantit un fonctionnement stable même dans des conditions climatiques extrêmes. Des mécanismes de protection intégrés tels que la protection contre l’inversion de polarité DC, la protection contre les surtensions côté DC et AC ainsi que la détection d’arc électrique augmentent la sécurité de fonctionnement et répondent aux exigences pertinentes en matière de réseau et de sécurité.
• ÉvolutivitéL’onduleur est « battery-ready » et directement compatible avec les systèmes de stockage haute tension Huawei LUNA. Via SmartGuard, une alimentation de secours monophasée peut être mise en place, élargissant le champ d’application aux concepts d’alimentation de secours. De plus, des modules de communication ou de gestion peuvent être ajoutés à tout moment sans modifier l’installation de base. Cela permet une extension progressive du système en fonction des exigences croissantes en exploitation.
