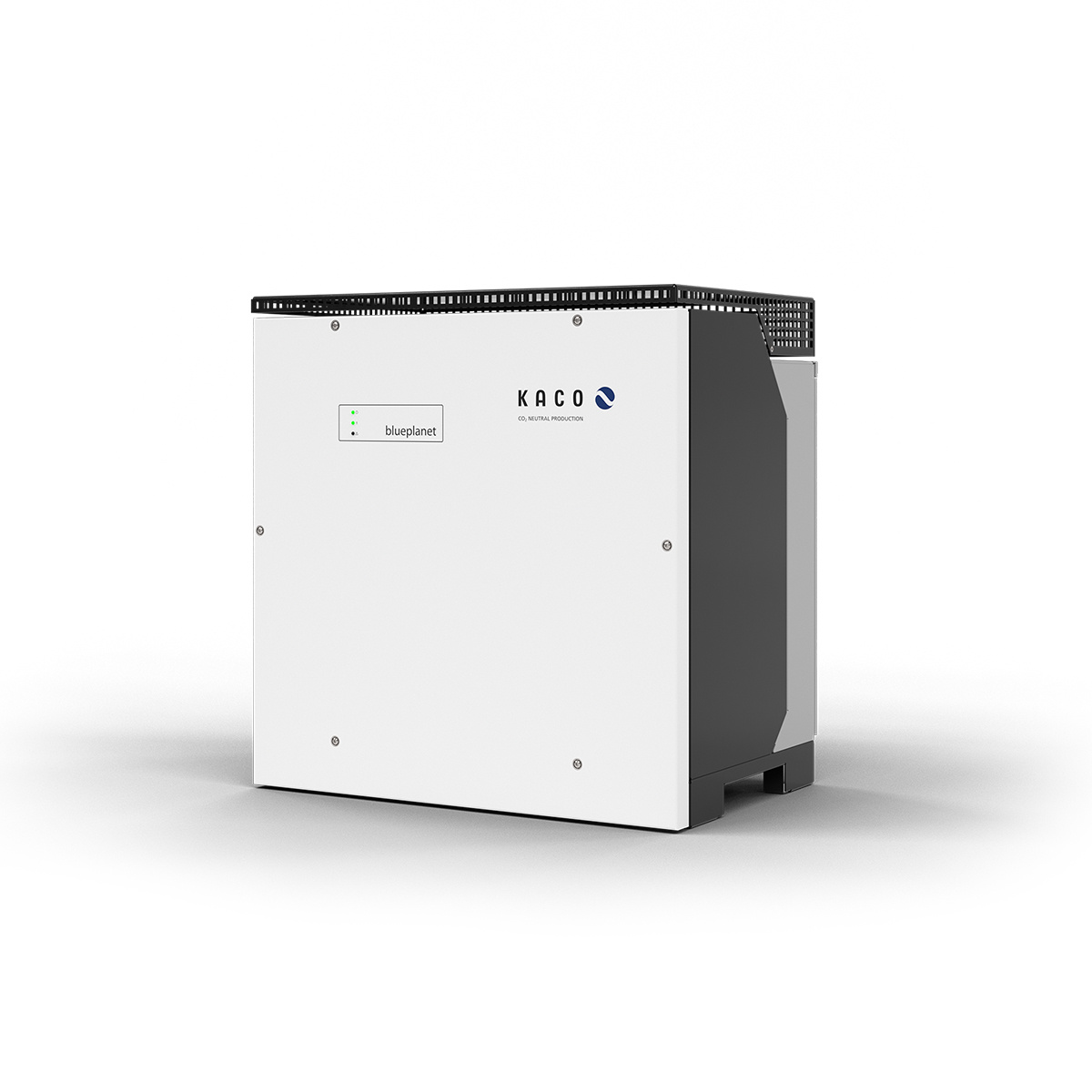

Kaco gridsave 92.0 TL3-S (FEC060)

Le Kaco gridsave 92.0 TL3‑S est un onduleur de batterie triphasé, couplé en courant alternatif, d’une puissance nominale de 92kVA destiné aux systèmes de stockage d’énergie commerciaux et industriels. Il est conçu pour des réseaux 400V à 50–60Hz et répond aux exigences de raccordement au réseau selon VDE‑AR‑N 4105 et 4110. Le fonctionnement est bidirectionnel pour une charge et une décharge efficaces des systèmes de batteries, ce qui le rend adapté à l’optimisation de l’autoconsommation, à l’écrêtage des pointes de charge et aux applications de soutien au réseau. Avec un indice de protection IP66, des dimensions compactes (699×450×719mm) et un poids d’environ 80kg, l’onduleur peut être installé de manière flexible en intérieur comme en extérieur. L’intégration dans un système de gestion de l’énergie de niveau supérieur permet une coordination entre la production photovoltaïque et le fonctionnement du stockage.

• TechnologieLe gridsave 92.0 TL3‑S utilise une topologie sans transformateur avec des semi‑conducteurs de puissance en carbure de silicium. Cette technologie réduit les pertes de commutation et améliore le rendement, en particulier en fonctionnement à charge partielle, ce qui est pertinent en cas de cycles de stockage fréquents. Le rendement maximal atteint environ 98,7% en décharge. La large plage de tension de fonctionnement en courant continu permet le raccordement de systèmes de batteries haute performance, tandis que la connexion triphasée en courant alternatif assure une injection et un soutirage symétriques du réseau.

  Électronique de puissance
  • Semi‑conducteurs SiC pour un rendement élevé et des pertes thermiques réduites
  • Fonctionnement bidirectionnel pour la charge et la décharge des systèmes de stockage
  • Conception sans transformateur pour une structure compacte et un faible poids
  • Raccordement triphasé au réseau pour une intégration système stable
• ConnectivitéPlusieurs interfaces sont disponibles pour la communication du système. Ethernet permet l’intégration dans le système de gestion de l’énergie Fenecon ainsi que la maintenance à distance et la surveillance. Des interfaces RS485 et un bus CAN sont également disponibles pour le raccordement de compteurs électriques, de systèmes de gestion de batteries et de tours de batteries. La prise en charge de Modbus RTU et Modbus TCP/IP permet l’intégration dans des systèmes de supervision externes et des concepts de commande spécifiques aux projets.

  Interfaces & protocoles
  • LAN (Ethernet) pour le raccordement à l’EMS, la surveillance et le service à distance
  • RS485 et bus CAN pour la communication avec les compteurs et les batteries
  • Modbus RTU et Modbus TCP/IP pour une intégration système ouverte
  • Contacts libres de potentiel pour les messages d’état et de défaut
• GarantieL’onduleur est livré avec la garantie standard du fabricant KACO new energy. Elle est conçue pour une utilisation dans des systèmes de stockage stationnaires commerciaux et industriels et couvre les défauts de matériaux et de fabrication. Des extensions de garantie spécifiques au projet ou au système sont possibles, mais ne font pas partie de la livraison standard.

  Étendue de la garantie
  • Garantie standard conformément aux conditions du fabricant
  • Couverture des défauts de matériaux et de production
  • Extensions optionnelles selon le contrat système
• DurabilitéGrâce à son rendement élevé et à la réduction des pertes thermiques, le gridsave 92.0 TL3‑S contribue à une utilisation efficace de l’énergie stockée. La conception pour un nombre élevé de cycles favorise une exploitation à long terme dans des systèmes de stockage d’énergie contribuant à l’optimisation de l’autoconsommation et au soulagement des réseaux électriques. La construction robuste prolonge la durée de vie et réduit les besoins de remplacement.

  Fonctionnement efficace
  • Haut rendement minimisant les pertes de conversion en fonctionnement de stockage
  • Réduction du dégagement de chaleur diminuant les besoins de refroidissement
  • Conçu pour un fonctionnement continu avec de nombreux cycles de charge
• QualitéLe boîtier protégé IP66 permet une utilisation en intérieur et en extérieur, même dans des conditions environnementales difficiles. La plage de température admissible de −20°C à +60°C, ainsi que le refroidissement actif par ventilateur à régulation thermique, garantissent un fonctionnement stable à forte puissance. Le respect des normes de raccordement au réseau pertinentes assure une utilisation conforme aux standards dans les réseaux commerciaux.

  Conception robuste
  • IP66 pour une installation protégée contre la poussière et les jets d’eau
  • Fonctionnement possible de −20°C à +60°C
  • Refroidissement actif pour des performances constantes
  • Conforme aux normes VDE‑AR‑N 4105 et 4110
• ÉvolutivitéL’onduleur est conçu pour des systèmes de stockage évolutifs. Grâce à l’interrupteur parallèle FEC030 fourni, plusieurs appareils peuvent être raccordés en parallèle côté CA afin d’atteindre des puissances système plus élevées. L’architecture de communication ouverte permet également une adaptation aux exigences futures via des configurations logicielles et de l’EMS sans modification matérielle.

  Mise à l’échelle du système
  • Fonctionnement parallèle en CA pour augmenter la puissance grâce à plusieurs appareils
  • Compatible avec les systèmes de batteries Fenecon
  • Intégration EMS ouverte pour des stratégies d’exploitation futures
  • Câbles préassemblés pour une extension simple du système
