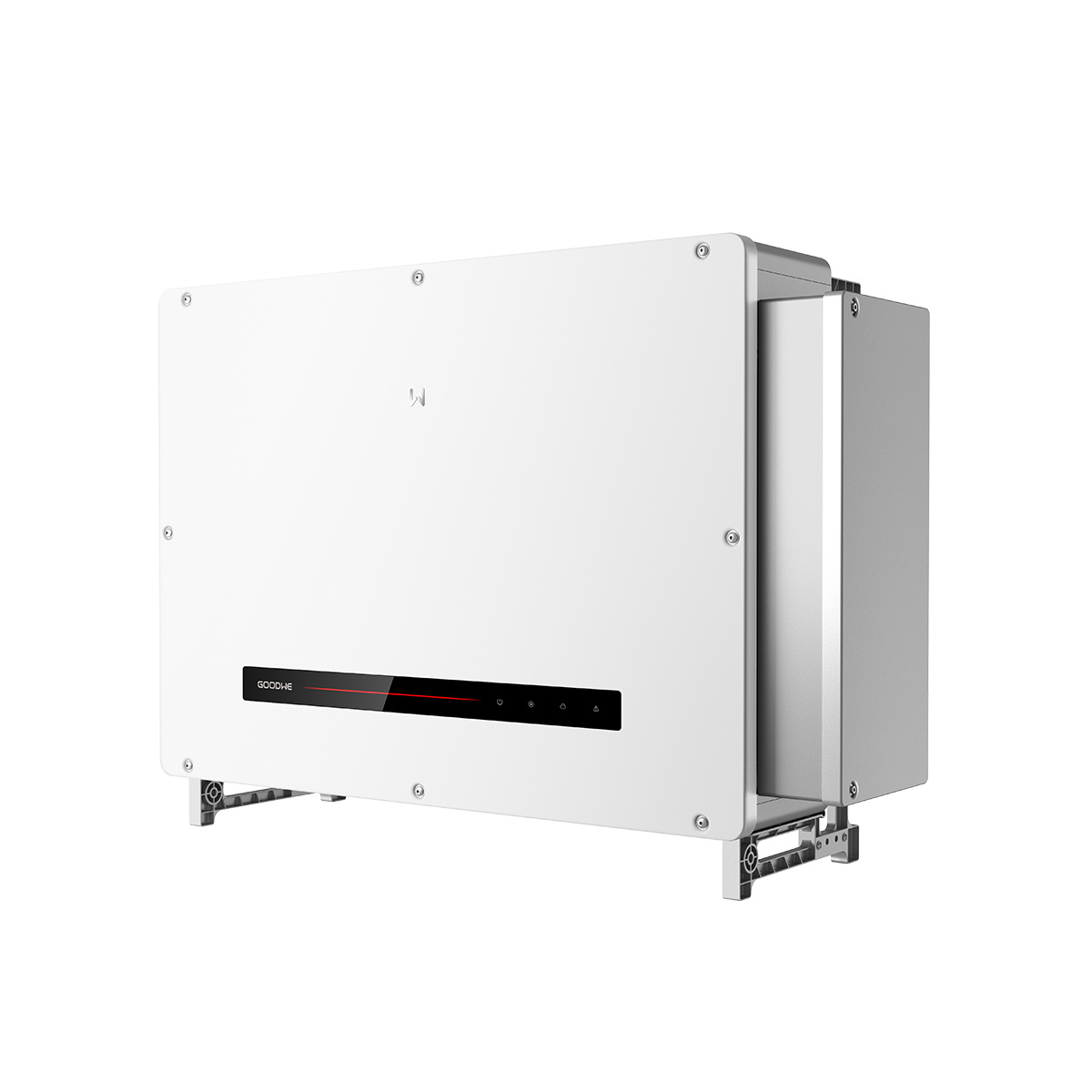

Goodwe GW320KH-UT

Le Goodwe GW320KH-UT est un onduleur string triphasé destiné aux grandes installations photovoltaïques commerciales et industrielles avec raccordement au réseau 800 V. Avec une puissance nominale CA de 320 kW et une tension maximale du système CC de 1 500 V, l’appareil est conçu pour des puissances de générateur élevées tout en optimisant l’architecture CC. Douze trackers MPP pouvant supporter jusqu’à 40 A de courant d’entrée chacun permettent l’utilisation de modules hautes performances actuels ainsi qu’une conception différenciée des strings dans des configurations de générateurs complexes. Le rendement européen de 98,8 % réduit les pertes en conditions réelles d’exploitation. L’indice de protection IP66 autorise une installation extérieure même dans des environnements exigeants. Grâce à des interfaces de communication standardisées, l’onduleur est prévu pour la surveillance centralisée, la maintenance à distance et l’intégration dans des systèmes professionnels de gestion d’exploitation et SCADA.

• TechnologieLe GW320KH-UT repose sur une architecture d’onduleur central avec suivi MPP distribué. Le nombre élevé de douze trackers MPP permet la séparation électrique de groupes de strings orientés différemment ou partiellement ombragés, améliorant ainsi la stabilité du rendement dans des champs de générateurs hétérogènes. La conception pour des systèmes CC de 1 500 V permet des strings plus longs et réduit le nombre de lignes parallèles. Cela diminue les pertes ohmiques ainsi que les besoins en matériel et les efforts d’installation côté CC. Le rendement élevé est particulièrement pertinent dans la plage de charge partielle, fréquente dans les profils de charge journaliers réels des grandes installations.

  Concept de puissance et de topologie
  • Puissance nominale CA de 320 kW pour des points d’injection centraux dans les grandes installations
  • Douze trackers MPP indépendants pour une segmentation flexible du générateur
  • Conception CC jusqu’à 1 500 V pour réduire le nombre de strings et les pertes de ligne
  • Rendement européen de 98,8 % pour un fonctionnement efficace à charge variable
• ConnectivitéPour la communication de l’installation, l’onduleur dispose d’interfaces RS485 ainsi que d’une communication par courant porteur basée sur HPLC. Celles‑ci permettent la transmission des données via les lignes CA existantes et réduisent le besoin de câblage supplémentaire. Les états de fonctionnement, les données de performance et les messages d’erreur peuvent être centralisés et intégrés dans des systèmes de supervision de niveau supérieur. Dans les structures d’installation de grande envergure, cela facilite le regroupement de plusieurs onduleurs sur une infrastructure de communication commune et favorise une surveillance à distance et un diagnostic des défauts efficaces.

  Interfaces et supervision
  • RS485 pour une communication série stable dans les réseaux photovoltaïques industriels
  • HPLC pour la transmission de données via l’infrastructure CA sans câblage supplémentaire
  • Préparation pour des enregistreurs de données centraux et l’intégration SCADA
• GarantieLe Goodwe GW320KH-UT est livré avec la garantie standard du fabricant, telle que prévue pour les onduleurs de cette classe de puissance. Celle‑ci couvre les défauts de matériaux et de fabrication et offre une sécurité de planification pour les projets à horizon d’exploitation à long terme. Pour les EPC, la situation de garantie définie est pertinente en termes de concepts de service, de stratégie de pièces de rechange et d’engagements contractuels de disponibilité vis‑à‑vis des exploitants d’installations.
• DurabilitéGrâce à son rendement élevé et à la prise en charge des architectures de systèmes 1 500 V, l’onduleur contribue à réduire les pertes d’énergie liées au système et l’utilisation de matériaux par kilowatt installé. Des longueurs de strings plus importantes diminuent le besoin en câbles en cuivre et en matériel de montage. La conception robuste pour une utilisation en extérieur favorise une longue durée de vie et réduit le remplacement des composants électroniques sur le cycle de vie de l’installation, ce qui a un impact positif sur le bilan écologique global.
• QualitéLe boîtier robuste avec indice de protection IP66 protège de manière fiable les composants d’électronique de puissance contre la poussière, l’humidité et les intempéries. Avec des dimensions de 1 120 × 810 × 368 mm et un poids de 124 kg, l’onduleur est conçu pour un montage fixe sur des structures porteuses. La prise en charge d’un courant d’entrée maximal de 40 A par MPPT garantit le raccordement sûr de modules modernes à courants de court‑circuit élevés sans surcharge thermique des étages d’entrée CC.

  Robustesse mécanique et électrique
  • Indice de protection IP66 pour une installation extérieure durable
  • Conception adaptée aux courants CC élevés des technologies de modules modernes
  • Dimensionnement mécanique pour des conditions de montage industriel
• ÉvolutivitéLa combinaison d’une forte capacité de courant CC, d’un grand nombre de trackers MPP et de la conception 1 500 V offre des réserves pour des adaptations ultérieures de la configuration du générateur, par exemple dans le cadre de mesures de repowering. Des modules plus puissants ou des concepts de strings modifiés peuvent être mis en œuvre dans les limites électriques. Les interfaces de communication existantes permettent de connecter des composants supplémentaires de supervision ou de commande, rendant possibles des extensions fonctionnelles sans remplacement de l’onduleur.
