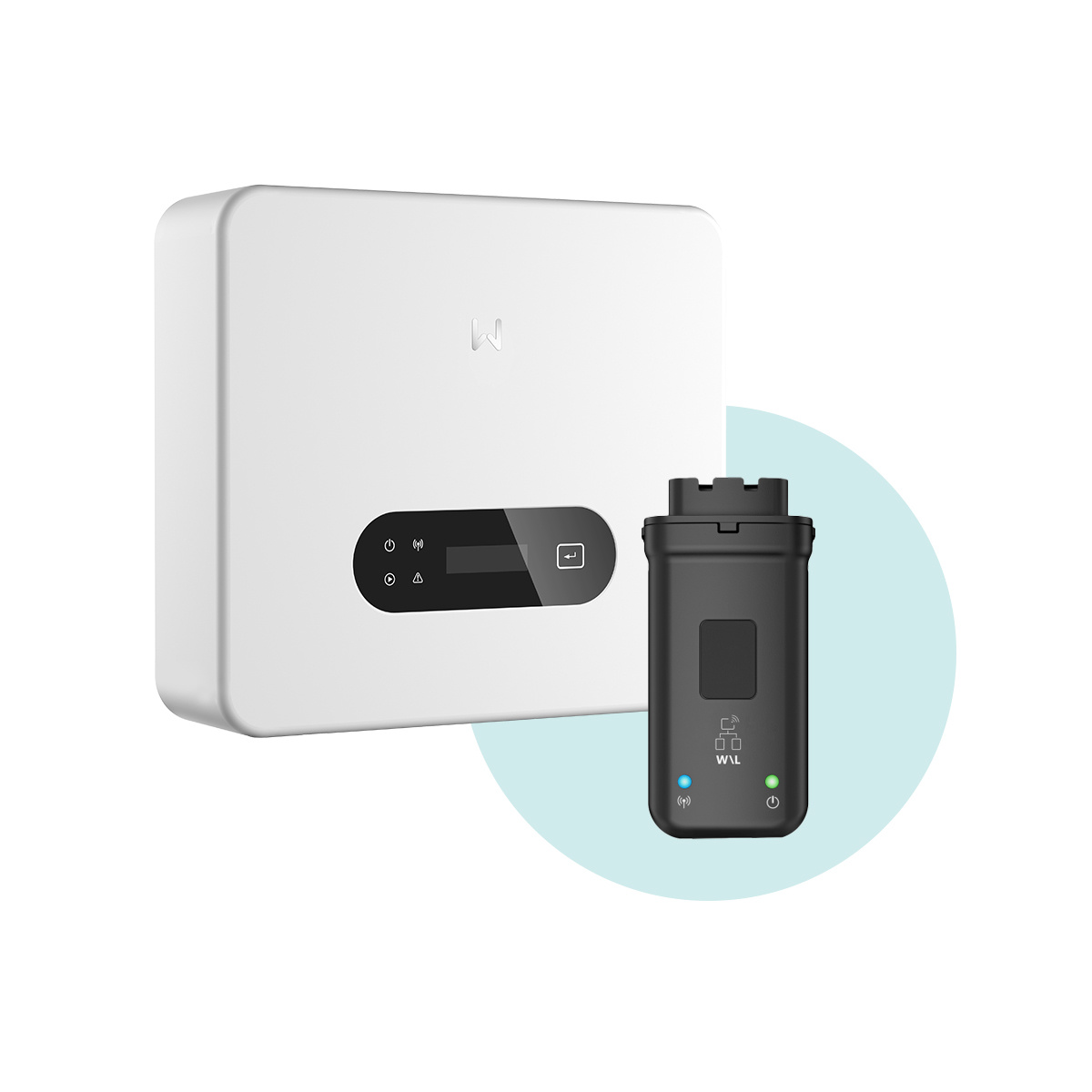

Goodwe GW4.2K-DNS-G40

Le GoodWe GW4.2K‑DNS‑G40 est un onduleur réseau monophasé de la série DNS‑G4 destiné aux systèmes photovoltaïques résidentiels. Doté de deux trackers MPP indépendants, d’une tension d’entrée DC maximale de 600V et de courants d’entrée admissibles élevés allant jusqu’à 20A par MPPT, il convient aux modules modernes à haute performance ainsi qu’aux conceptions de strings asymétriques. La puissance nominale AC de 4,2kVA positionne l’appareil dans la plage de puissance typique des maisons individuelles. Une surdimensionnement photovoltaïque autorisé jusqu’à 200% permet de planifier la puissance du générateur de manière flexible sans limitations prématurées. Le rendement élevé et l’indice de protection IP66 favorisent un fonctionnement continu efficace et robuste, y compris en installation extérieure. Les nombreuses fonctions de protection intégrées, y compris l’AFCI, renforcent la sécurité électrique pendant l’exploitation du système.

• TechnologieL’onduleur repose sur une topologie monophasée sans transformateur avec deux trackers MPP fonctionnant indépendamment, permettant la régulation autonome de différentes orientations de strings ou de technologies de modules. La plage de tension MPPT d’environ 40à560V couvre les longueurs de strings typiques du segment résidentiel et facilite la conception sur des surfaces de toiture limitées. Un rendement maximal pouvant atteindre 98,1% et une efficacité européenne d’environ 97,4% réduisent les pertes de conversion sur l’année. Le surdimensionnement DC autorisé jusqu’à 200% permet une puissance de générateur plus élevée pour une meilleure exploitation du rayonnement diffus.

  Caractéristiques électriques essentielles
  • Deux MPPT avec un courant d’entrée jusqu’à 20A chacun permettent le raccordement de strings de modules à haute puissance.
  • Tension DC maximale de 600V prenant en charge des concepts de strings compacts dans le secteur résidentiel.
  • Puissance nominale AC de 4,2kVA avec injection monophasée pour des raccordements réseau résidentiels typiques.
  • Des valeurs de rendement élevées réduisent les contraintes thermiques et augmentent la production annuelle.
• ConnectivitéPour l’intégration au système, le GW4.2K‑DNS‑G40 met à disposition plusieurs interfaces de communication permettant une surveillance locale et distante. RS485 constitue la base pour les connexions classiques aux compteurs ou enregistreurs de données, tandis que le WLAN et le LAN intégrés permettent une intégration directe dans les réseaux IP. Le Bluetooth est principalement utilisé pour la mise en service et la maintenance. Grâce à des protocoles pris en charge tels que Modbus et SunSpec, l’intégration dans des systèmes de supervision ou de gestion énergétique de niveau supérieur est techniquement possible. Une extension optionnelle via des dongles externes permet d’adapter le matériel de communication aux exigences spécifiques du projet.

  Supervision & interfaces
  • Interfaces WLAN, LAN, RS485 et Bluetooth intégrées pour des concepts de communication flexibles.
  • La prise en charge des standards industriels courants permet l’intégration dans des plateformes EMS et de monitoring.
  • Les dongles optionnels étendent la connectivité sans intervention sur l’appareil de base.
• GarantieLe GW4.2K‑DNS‑G40 bénéficie d’une garantie constructeur standard de 5ans. Celle‑ci correspond au niveau habituel du marché pour les onduleurs résidentiels monophasés. La garantie couvre les défauts de matériaux et de fabrication et constitue la base de concepts d’exploitation et de service prévisibles dans le cadre de projets. Des extensions de garantie peuvent être proposées par le fabricant et doivent être examinées séparément selon le projet. Pour les installateurs, la définition claire des conditions de garantie est essentielle, car les processus de service et la logistique de remplacement en dépendent.

  Étendue de la garantie
  • 5 ans de garantie produit standard comme base pour des intervalles de service planifiables.
• DurabilitéL’onduleur soutient des concepts d’installations durables grâce à une efficacité de conversion élevée et de faibles pertes internes, maximisant ainsi le rendement énergétique global. La possibilité d’un fort surdimensionnement DC contribue à obtenir des rendements spécifiques plus élevés même avec une surface de générateur limitée. Le design compact et le faible poids d’environ 9,2kg réduisent les besoins en matériaux et en transport. De plus, l’appareil est enregistré conformément aux réglementations européennes en matière d’élimination et de recyclage, garantissant une reprise organisée en fin de vie.

  Aspects écologiques
  • Un rendement élevé réduit les pertes et améliore le rendement spécifique de l’installation photovoltaïque.
  • La conception compacte réduit la consommation de ressources lors du transport et de l’installation.
  • L’enregistrement WEEE permet une élimination et un recyclage conformes à la réglementation.
• QualitéLa conception mécanique du GW4.2K‑DNS‑G40 est prévue pour une utilisation extérieure permanente. Le boîtier atteint l’indice de protection IP66 et offre ainsi une forte résistance à la poussière et aux jets d’eau puissants. Le refroidissement passif par convection naturelle réduit les pièces mobiles et diminue les besoins de maintenance. Le faible niveau sonore inférieur à 25dB permet une installation à proximité immédiate des zones d’habitation. Des mécanismes de protection intégrés tels que la surveillance du courant de défaut et de l’isolation ainsi que la détection d’arc électrique augmentent la sécurité de fonctionnement.

  Conception & protection
  • Boîtier IP66 pour un fonctionnement fiable même en installation exposée.
  • Le refroidissement sans ventilateur améliore la fiabilité à long terme et réduit la maintenance.
  • Des fonctions de protection étendues augmentent la sécurité électrique côté DC et AC.
• ÉvolutivitéL’architecture système du GW4.2K‑DNS‑G40 permet une extension flexible dans les installations résidentielles monophasées. Grâce aux deux MPPT, des strings supplémentaires ou des orientations de modules modifiées peuvent être intégrées ultérieurement, sous réserve du respect des limites de tension et de courant. Via des modules de communication externes, l’appareil peut être intégré dans des solutions de gestion énergétique ou de supervision plus avancées, par exemple pour l’ajout de compteurs intelligents ou de futures fonctions de gestion des charges. Une augmentation de puissance côté AC n’est possible que par l’ajout d’onduleurs supplémentaires.

  Extension du système
  • Deux MPPT prennent en charge des ajustements ultérieurs de la configuration des strings.
  • Les dongles de communication permettent des extensions fonctionnelles au niveau logiciel et système.
  • La topologie monophasée nécessite des appareils supplémentaires pour augmenter la puissance.
