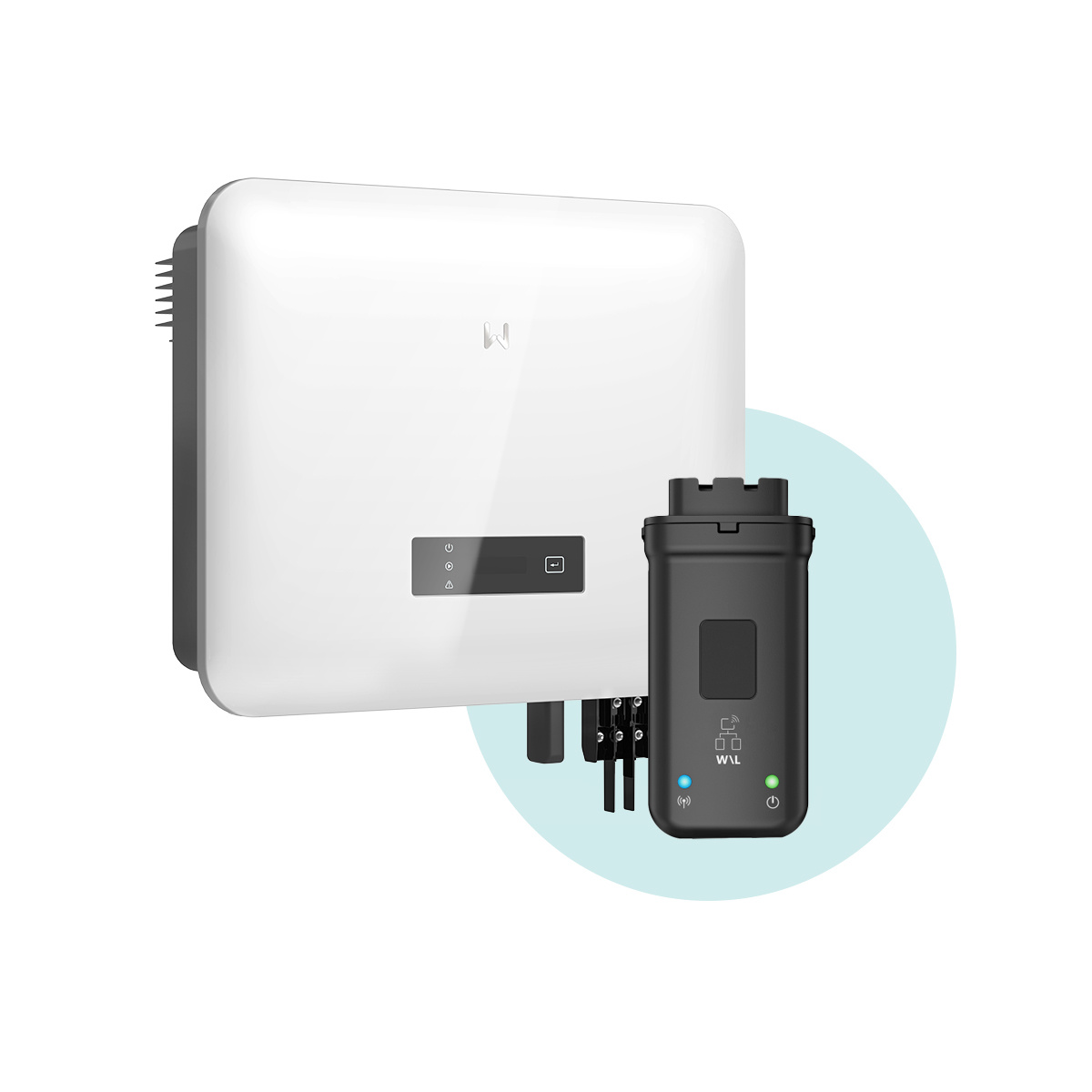

Goodwe GW40K-SDT-30
Le GoodWe GW40K-SDT‑30 est un onduleur de chaîne triphasé de la série SDT‑G3 destiné aux applications photovoltaïques commerciales et aux petites installations industrielles. Avec une puissance nominale CA de 40kVA et quatre trackers MPP indépendants, il prend en charge des configurations de générateurs complexes avec différentes orientations et types de modules. La tension d’entrée CC maximale de 1100V permet des longueurs de chaînes élevées et réduit l’effort de câblage côté CC. L’onduleur est de conception sans transformateur, atteint un rendement maximal d’environ 98,6% et convient ainsi au fonctionnement continu avec des taux de pleine charge élevés. Le boîtier avec indice de protection IP66 autorise une installation en extérieur, tandis que la conception compacte avec un poids d’environ 31kg facilite l’installation et la maintenance. Les domaines d’application typiques comprennent les toitures de halls, les toitures commerciales et les grandes installations photovoltaïques intégrées aux bâtiments avec raccordement triphasé au réseau.
TechnologieLe GW40K‑SDT‑30 fonctionne avec une topologie triphasée sans transformateur et quatre trackers MPP, ce qui permet de faire fonctionner jusqu’à huit chaînes de manière indépendante. La large plage de tension MPP d’environ 140V à 1000V permet une conception flexible des chaînes et prend en charge les modules modernes à haut rendement. Avec une tension d’entrée CC maximale de 1100V, l’onduleur est conçu pour les niveaux de tension des modules actuels et futurs. Les fonctions intégrées de surveillance et de protection, telles que la surveillance du courant de chaîne, la surveillance d’isolement et l’anti‑îlotage, garantissent un fonctionnement en parallèle au réseau conforme aux normes dans les environnements commerciaux.
Données de performance CC/CA- 40kVA de puissance nominale CA, injection triphasée pour une charge réseau symétrique
- Quatre trackers MPP pour des champs de générateurs ombragés ou orientés différemment
- Tension CC maximale de 1100V pour des longueurs de chaînes élevées
ConnectivitéPour la surveillance et l’intégration dans des systèmes de gestion de l’énergie, l’onduleur dispose en standard d’une interface RS485. Des dongles WLAN ou LAN optionnels peuvent être utilisés pour établir une connexion au portail de supervision GoodWe SEMS. Celui‑ci permet de surveiller de manière centralisée les données d’exploitation, les rendements et les messages d’état, ce qui réduit considérablement les efforts de maintenance, notamment pour les installations commerciales distribuées. Les interfaces de communication prennent en charge l’intégration dans des systèmes de contrôle et de supervision de niveau supérieur, par exemple pour la maintenance à distance ou la limitation de puissance conformément aux exigences des gestionnaires de réseau.
Interfaces & Surveillance- RS485 comme standard pour les enregistreurs de données locaux ou centraux
- Modules WLAN/LAN optionnels pour la surveillance en ligne via SEMS
GarantieLe GoodWe GW40K‑SDT‑30 bénéficie d’une garantie produit standard de 5ans. Celle‑ci couvre les défauts courants de matériaux et de fabrication et est conçue pour une utilisation commerciale. Pour les projets avec de longues durées d’exploitation, la garantie peut être étendue en option, ce qui augmente la sécurité de planification et d’investissement, en particulier pour les projets EPC.
DurabilitéLe rendement européen élevé d’environ 97,7% contribue à de faibles pertes de conversion et à un fonctionnement efficace de l’installation. La prise en charge de tensions CC élevées réduit les pertes de matériel et de ligne côté générateur. La conception robuste pour un fonctionnement continu en extérieur prolonge la durée de vie de l’appareil et soutient un cycle de vie respectueux des ressources dans les applications photovoltaïques commerciales.
QualitéLe boîtier avec indice de protection IP66 protège de manière fiable l’électronique de puissance contre la poussière et les jets d’eau puissants. Avec des dimensions d’environ 585×483×237mm et un poids d’environ 31kg, l’onduleur est compact et facile à entretenir. Les mécanismes de protection intégrés côté CA et CC augmentent la sécurité de fonctionnement et répondent aux exigences des raccordements réseau commerciaux.
ÉvolutivitéL’architecture de communication modulaire permet une extension ultérieure au moyen d’enregistreurs de données ou de dongles de communication appropriés. Grâce aux quatre MPPT, une adaptation ou une extension ultérieure du générateur photovoltaïque dans les limites électriques est également possible sans modifier le système de base. L’onduleur convient ainsi à des concepts d’installations évolutifs dans des projets commerciaux et immobiliers.
