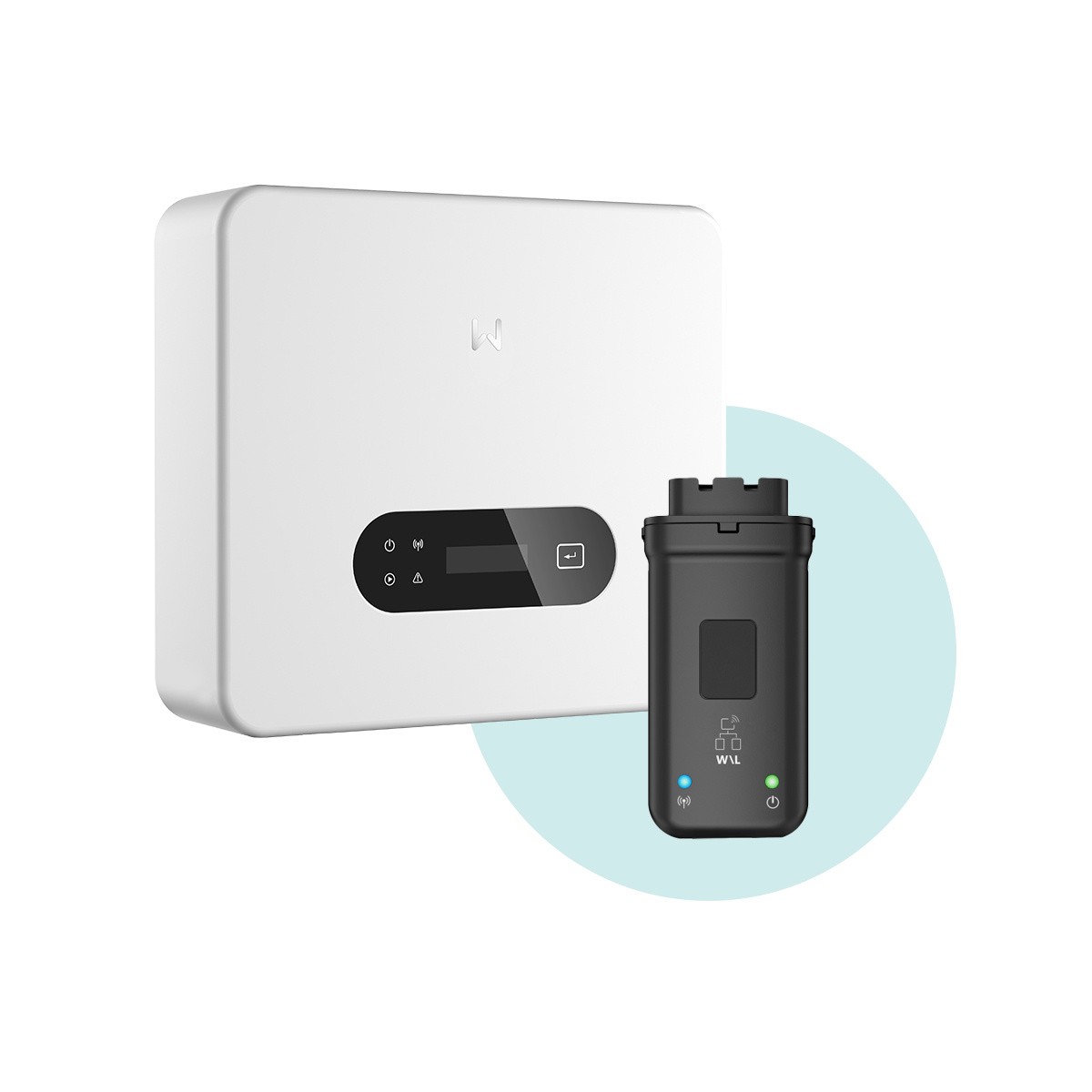

Goodwe GW6K-DNS-G40

Le GoodWe GW6K-DNS-G40 est un onduleur de réseau monophasé de la série DNS‑G4 destiné aux installations photovoltaïques de petite à moyenne taille dans les environnements résidentiels et le petit tertiaire. Avec une puissance nominale AC de 6kVA, deux trackers MPP indépendants et une surdimensionnement PV autorisé allant jusqu’à 200%, l’appareil convient aux modules modernes haute performance avec des courants de string élevés. La tension d’entrée DC maximale de 600V et un courant d’entrée de 20A par MPPT permettent des conceptions de strings flexibles, même avec des configurations de modules puissantes. Le rendement maximal élevé pouvant atteindre 98,1% ainsi que le rendement européen jusqu’à 97,4% favorisent une conversion d’énergie à faibles pertes. Des fonctions de protection étendues telles que la détection d’arc électrique AFCI, la protection contre les surtensions de typeII côté AC et DC ainsi que la surveillance du courant résiduel renforcent la sécurité de fonctionnement. Le degré de protection IP66 et le refroidissement par convection sans ventilateur facilitent l’installation en extérieur.

• TechnologieL’onduleur repose sur une topologie sans transformateur et est conçu pour des réseaux monophasés. Deux MPPT indépendants optimisent le rendement énergétique en cas d’ombrage partiel ou d’orientations de toiture différentes. La plage de tension MPPT de 40V à 560V couvre les longueurs de strings typiques du segment résidentiel, tandis que le courant de sortie maximal pouvant atteindre 27,3A permet une injection réseau stable à forte puissance DC. Le surdimensionnement PV élevé autorisé permet une meilleure utilisation de la puissance de l’onduleur tout au long de la journée et améliore les rendements spécifiques, en particulier pour les configurations est‑ouest.

  Conception électrique
  • La tension DC maximale de 600V permet des configurations de strings compactes et reste dans les marges de sécurité courantes pour les installations monophasées.
  • Deux trackers MPP avec 20A de courant d’entrée chacun autorisent l’utilisation de modules à forts courants de court‑circuit.
  • Le rendement élevé réduit les pertes thermiques et permet un fonctionnement sans ventilateur par convection naturelle.
• ConnectivitéPour l’intégration système, le GW6K‑DNS‑G40 met à disposition plusieurs interfaces de communication. Les interfaces RS485 ainsi que les interfaces sans fil sont prises en charge en standard, ce qui permet d’intégrer l’onduleur dans des réseaux locaux et des infrastructures de supervision. La prise en charge des protocoles Modbus et SunSpec facilite la connexion à des systèmes de gestion de l’énergie de niveau supérieur et à des compteurs externes. La supervision peut être réalisée via des affichages locaux ou des solutions basées sur des applications et permet un suivi continu des rendements, des paramètres réseau et des événements. Des dongles intelligents optionnels permettent une extension ultérieure sans enregistreur de données supplémentaire, ce qui simplifie la modernisation.

  Interfaces & Supervision
  • La communication RS485 et basée sur Ethernet permet une connexion de données stable dans des environnements de supervision professionnels.
  • Le Wi‑Fi, le Bluetooth et la connectivité 4G optionnelle prennent en charge une mise en service flexible et une surveillance à distance.
  • La prise en charge de protocoles ouverts facilite l’intégration dans des systèmes de gestion de l’énergie et de comptage.
• GarantieL’onduleur est livré avec une garantie fabricant standard de cinq ans. Celle‑ci couvre les défauts matériels et de fabrication typiques et est courante sur le marché pour les appareils de cette classe de puissance. Des options de garantie étendue sont disponibles selon les conditions spécifiques à chaque pays et peuvent être prises en compte au niveau du projet. Pour la planification, il est pertinent que les opérations de maintenance puissent être réduites grâce à la conception sans ventilateur et aux faibles pertes propres, ce qui a un effet positif sur les coûts d’exploitation sur la durée de vie.
• DurabilitéLe rendement de conversion élevé réduit les pertes inhérentes au système et diminue la consommation d’énergie spécifique par kilowattheure produit. La possibilité de surdimensionnement PV permet une meilleure utilisation des surfaces de modules installées sans nécessiter d’électronique de puissance supplémentaire. Le refroidissement passif sans ventilateur évite les pièces d’usure, préserve les ressources et minimise la consommation d’énergie et de matériaux à long terme en exploitation. Le respect des normes courantes de raccordement au réseau et de sécurité favorise une utilisation conforme et durable dans les réseaux électriques européens.
• QualitéLa conception robuste du boîtier avec un indice de protection IP66 permet une installation en intérieur et en extérieur et protège efficacement contre la poussière et les jets d’eau. Avec un poids d’environ 9,2kg et des dimensions compactes de 358×323×165mm, l’appareil est facile à manipuler et à installer. Des fonctions de sécurité intégrées telles que la détection d’arc électrique AFCI, la surveillance de l’isolation et la détection de courant résiduel contribuent à réduire les risques d’incendie et de défaillance et augmentent la sécurité de fonctionnement des installations exploitées en continu.

  Qualité mécanique & électrique
  • Le boîtier IP66 convient aux conditions environnementales exigeantes sans nécessiter de boîtier de protection supplémentaire.
  • Des fonctions de protection étendues minimisent les risques en cas de défauts DC et de perturbations du réseau.
  • La conception sans ventilateur réduit les besoins de maintenance et les sources potentielles de défaillance.
• ÉvolutivitéLe GW6K‑DNS‑G40 peut être étendu côté système à l’aide de compteurs intelligents externes et de dongles de communication, et intégré dans des concepts de gestion de l’énergie ou de pilotage des charges. Cela permet des fonctions telles que la supervision des rendements, la gestion de l’injection réseau ou l’ajout ultérieur de technologies de consommation ou de comptage. La séparation claire entre le matériel de l’onduleur et les modules d’extension optionnels permet une mise à l’échelle spécifique au projet sans modifier l’installation de base, et soutient ainsi des concepts d’installation flexibles sur l’ensemble du cycle de vie.
