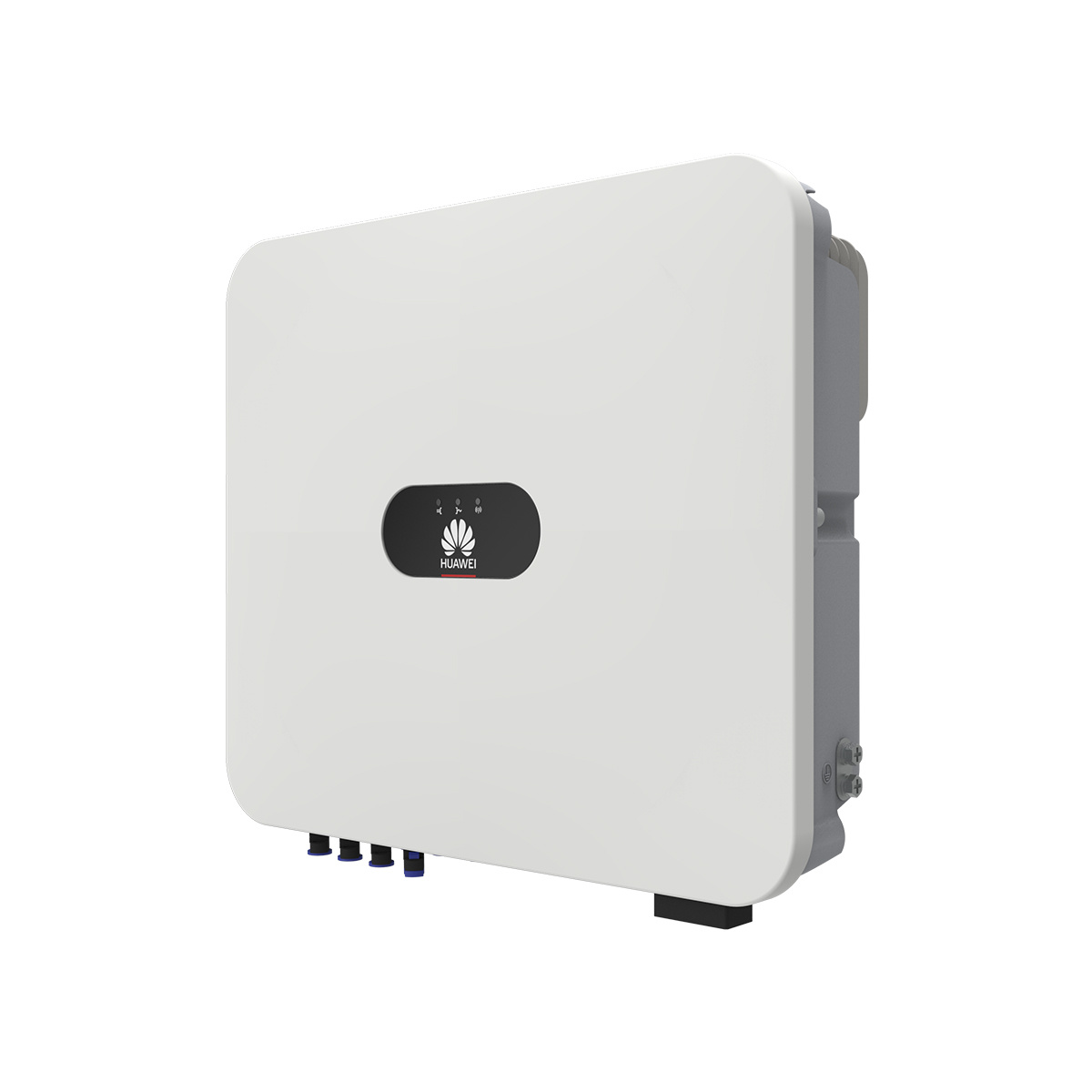

Huawei SUN2000-10K-LC0

Le Huawei SUN2000‑10K‑LC0 est un onduleur string hybride monophasé (10kW) pour installations photovoltaïques avec option de stockage sur batterie. La conception DC prend en charge jusqu’à 15000Wp de puissance générateur recommandée, trois entrées PV et trois trackers MPP indépendants ; la plage de fonctionnement MPP est de 40–560V (démarrage à 50V), tension d’entrée PV maximale 600V. Côté AC, 10000W de puissance nominale et 10000VA de puissance apparente maximale sont disponibles, avec jusqu’à 45,5A de courant de sortie ainsi qu’un facteur de puissance réglable (0,8 capacitif à 0,8 inductif) avec ≤3% THD. Les fonctions de protection incluent notamment la détection d’îlotage, la protection AFCI/arc électrique, la surveillance de l’isolation et du courant résiduel ainsi que la compatibilité avec la protection contre les surtensions (classe Type II), ce qui soutient l’intégration conforme aux normes du système. IP66, 425×376,5×150mm et env. 15kg facilitent l’installation et le choix de l’emplacement.

• TechnologieSur le plan technologique, le SUN2000‑10K‑LC0 est conçu comme un onduleur hybride pour les voies PV et batterie haute tension et combine trois canaux MPPT avec un niveau de puissance adapté aux réseaux monophasés. Pour la planification des strings, la large plage MPPT (40–560V) et la tension de démarrage (50V) sont pertinentes, car elles couvrent également de manière fiable les strings courts ou les basses températures. Chaque MPPT fournit jusqu’à 16A de courant d’entrée et une limite de courant de court-circuit de 20A, ce qui permet l’utilisation de modules modernes avec des courants plus élevés. Les valeurs de rendement (98,1% max., 97,5% UE) influencent directement la dissipation thermique et le rendement annuel ; la surveillance DC par entrée PV prend en charge la recherche de défauts au niveau du string.

  Données de performance PV et AC
  • Puissance PV recommandée 15000Wp ; tension DC max. 600V ; entrée DC nominale 360V.
  • 3 entrées PV, 3 MPPT ; par MPPT 16A max. ; limite de courant de court-circuit 20A.
  • AC : 10000W puissance nominale, 10000VA max. ; 220/230/240V ; jusqu’à 45,5A de courant de sortie.
  • Qualité réseau : facteur de puissance 0,8 cap./ind. ; THD ≤3% – pertinent pour les exigences au point de raccordement réseau.
• ConnectivitéPour la surveillance, la paramétrisation et la gestion des flux d’énergie, les voies de communication du système sont déterminantes : l’onduleur dispose de RS485 et peut être étendu à Ethernet/WLAN ou 4G via des Smart Dongles optionnels. Cela permet d’intégrer l’installation dans le monitoring FusionSolar et, si nécessaire, de la surveiller à distance. Pour des topologies plus importantes, le Smart Dongle WLAN‑FE prend en charge jusqu’à 10 appareils/onduleurs, offre Ethernet 10/100M, connexion USB, IP65 et sécurité WPA/WPA2 ; cela est pertinent pour des voies de données stables en locaux techniques ou en installation extérieure. Dans le concept de secours, le SmartGuard‑63A‑S0 complète la communication notamment par LAN/WAN/WLAN ainsi que des ports RS485 et des fonctions de mesure (±1% de précision énergétique), nécessaires pour la séparation des charges et le basculement de fonctionnement.

  Communication & surveillance
  • Onduleur : RS485 intégré ; WLAN/Ethernet via Smart Dongle‑WLAN‑FE (optionnel) ; 4G via Smart Dongle‑4G (optionnel).
  • Smart Dongle WLAN‑FE : Ethernet 10/100M, IP65, 2,5W typique, WPA/WPA2 ; jusqu’à 10 appareils.
  • SmartGuard‑63A‑S0 : LAN/WAN 10/100M, WLAN mode AP, RS485×2, E/S numériques ; mesure avec ±1%.
  • EMMA‑A02 (optionnel) : intégration Modbus‑TCP/RS485, LAN/WAN/WLAN, rail DIN ; contrôle jusqu’à 3 contrôleurs d’énergie.
• GarantiePour le SUN2000‑10K‑LC0, une garantie produit de 120 mois est indiquée dans la « Limited Product Warranty » de Huawei pour le groupe de modèles « Smart Energy Controller » SUN2000‑8/10K‑LC0 (la période de garantie est définie dans la source comme débutant 180 jours après l’expédition). Pour la pratique des projets, il est également pertinent que des extensions de garantie soient proposées via le processus spécifié par Huawei (mentionné dans le portefeuille IBC comme voie de traitement externe). Le traitement et la documentation série doivent donc être correctement tenus dès le départ dans la documentation de l’installation, car ils sont requis pour les प्रक्रésus RMA et la classification des services.

  Étendue & traitement de la garantie
  • Garantie produit : 120 mois pour SUN2000‑8/10K‑LC0 (début défini à 180 jours après expédition dans la source).
  • Les extensions de garantie sont décrites dans le domaine Huawei d’IBC comme un processus officiel disponible.
• DurabilitéDans le module de texte IBC, la durabilité est principalement abordée via l’emballage et les processus circulaires : Huawei réduit le poids et le volume des emballages et utilise des matériaux à base de fibres au lieu du plastique afin d’améliorer l’élimination et la séparation des matériaux. Un programme mondial de recyclage est également mentionné, visant la récupération de valeur à partir des déchets électroniques. Pour les entreprises d’installation, cela est particulièrement pertinent pour la logistique (volume de transport réduit) et la gestion des déchets sur chantier, car les flux d’emballage deviennent plus prévisibles et mieux triables.

  Emballage & économie circulaire
  • Emballage à base de fibres au lieu de plastique, avec un accent sur une meilleure élimination.
  • Programme mondial de recyclage pour récupérer des matières valorisables à partir des déchets électroniques.
• QualitéPour la qualité et la sécurité de fonctionnement, le degré de protection, les limites environnementales et les fonctions de protection intégrées sont déterminants. L’IP66 sur l’onduleur permet l’installation en extérieur et augmente la tolérance à la poussière/aux jets d’eau ; l’environnement admissible va de −25°C à +60°C avec 0–100% d’humidité relative et jusqu’à 4000m d’altitude (réduction de puissance au‑delà de 2000m). Les fonctions de protection couvrent les exigences typiques en fonctionnement parallèle au réseau : anti‑îlotage, protection contre l’inversion de polarité DC, surveillance de l’isolation, surveillance du courant résiduel, protection contre surintensité/surchauffe et court‑circuit/surtension ainsi que détection d’arc (AFCI). Pour la stratégie de protection contre les surtensions, il est pertinent que la compatibilité SPD DC et AC soit spécifiée en classe de protection Type II selon EN/IEC61643‑11. La base normative inclut notamment EN/IEC62109‑1/‑2 (sécurité) et EN50549‑1 (raccordement réseau).

  Protection & conditions environnementales
  • IP66 ; −25°C à +60°C ; 0–100% h. rel. ; 0–4000m (réduction>2000m).
  • Fonctions de protection : anti‑îlotage, RCMU, surveillance de l’isolation, protection contre inversion de polarité, AFCI/protection d’arc, surintensité/surchauffe/court‑circuit/surtension.
  • Compatibilité SPD : classe de protection « Type II » DC/AC selon EN/IEC61643‑11.
  • Normes/réseau : EN/IEC62109‑1/‑2, IEC61683, EN50549‑1 (extrait).
• ÉvolutivitéL’évolutivité repose sur l’approche hybride et écosystème : l’onduleur est compatible avec les séries de stockage LUNA2000 (S0 et S1) ; la plage de fonctionnement DC de la batterie est indiquée comme 350–560V, avec jusqu’à 25A de courant de fonctionnement. Pour la performance de stockage, les puissances maximales de charge/décharge de 10000W chacune sont déterminantes, car elles définissent la stratégie de secours/pics de charge. Pour la fonction de secours, le SmartGuard‑63A‑S0 est indiqué comme solution prévue ; des temps de commutation ≤20ms et des courants de 63A pour les chemins réseau et charge sont spécifiés. En outre, le texte IBC mentionne la mise en cascade jusqu’à 3 onduleurs dans un système, ce qui permet d’augmenter la puissance AC ou de la répartir sur plusieurs appareils. Pour des rendements optimisés au niveau module/string, la compatibilité avec les optimiseurs Huawei SUN2000‑450W‑P2 et SUN2000‑600W‑P est pertinente.

  Stockage, secours, mise à l’échelle
  • Voie batterie : 350–560V ; 25A ; charge/décharge max. 10000W chacune ; compatible LUNA2000 S0/S1.
  • Secours avec SmartGuard‑63A‑S0 : temps de commutation ≤20ms ; 63A réseau/charge ; IP55.
  • Extension du système : jusqu’à 3 onduleurs en cascade dans un système (indication IBC).
  • Compatibilité des optimiseurs : SUN2000‑450W‑P2 et SUN2000‑600W‑P.
