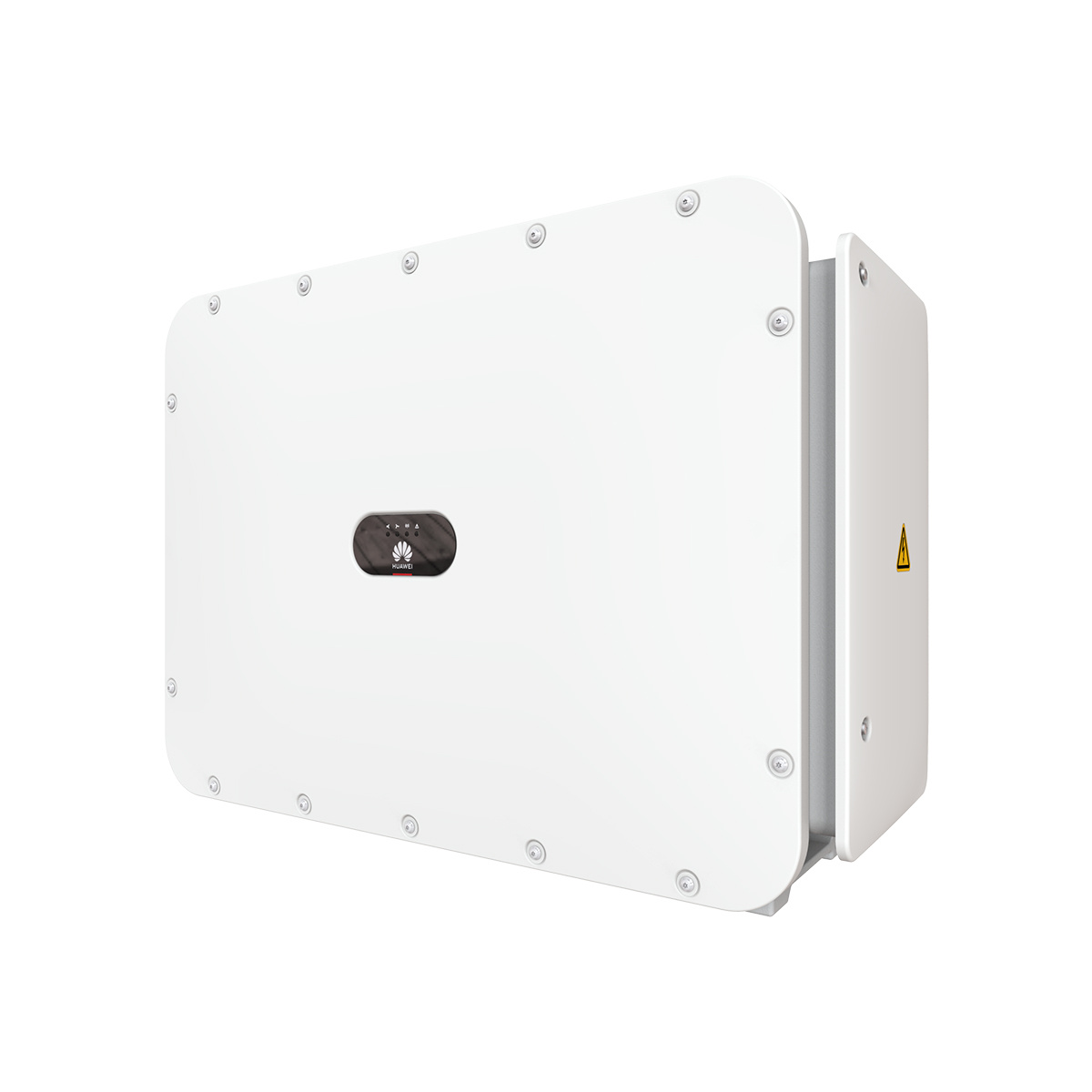

Huawei SUN2000-150KTL-MG0

Le Huawei SUN2000-150K-MG0 est un onduleur de chaîne triphasé destiné aux grandes installations photovoltaïques commerciales et industrielles. Avec une puissance nominale AC de 150kVA et sept trackers MPP indépendants, il prend en charge des configurations de chaînes complexes et un surdimensionnement DC élevé pouvant atteindre environ 187kW. La tension d’entrée DC maximale admissible de 1100V permet des chaînes longues et réduit l’effort de câblage. Des rendements pouvant atteindre 98,8% garantissent de faibles pertes de conversion en fonctionnement à charge partielle comme à pleine charge. L’exécution IP66, le refroidissement par air intelligent ainsi qu’une plage de température de fonctionnement de –25°C à +60°C qualifient l’appareil pour une utilisation extérieure permanente. Des fonctions de protection intégrées telles que l’AFCI, la régulation PID ainsi que la protection contre les surtensions DC et AC contribuent à un fonctionnement sûr et durable de l’installation.

• TechnologieEn tant qu’onduleur de chaîne triphasé, le SUN2000-150K-MG0 est conçu pour les grandes installations raccordées au réseau. Les sept trackers MPP permettent une régulation séparée de différents champs de modules, par exemple en cas d’orientations multiples ou d’ombrages partiels. La puissance nominale DC élevée permet un surdimensionnement économique sans limitation de puissance prématurée. La tension d’entrée maximale de 1100V facilite la conception de chaînes longues et réduit les intensités du côté DC. Des fonctions intégrées telles que le Smart String Level Disconnector et l’AFCI augmentent la sécurité en détectant et en coupant les défauts d’arc électrique à un stade précoce.

  Caractéristiques de performance clés
  • 7 trackers MPP indépendants pour des concepts de chaînes flexibles avec des champs de générateurs hétérogènes
  • Rendements élevés jusqu’à 98,8% pour de faibles pertes même en charge continue élevée
  • Tension du système DC jusqu’à 1100V pour réduire les pertes de ligne et les sections de câbles
  • Fonctions AFCI et PID intégrées pour accroître la sécurité électrique d’exploitation
• ConnectivitéL’onduleur dispose d’interfaces de communication intégrées pour l’intégration dans des systèmes de supervision et de conduite commerciaux. Le RS485 est présent de série et convient à une communication de terrain robuste. Via des Smart Dongles optionnels, la connexion peut être réalisée par Ethernet, WLAN ou réseau mobile. L’intégration des appareils dans la supervision FusionSolar permet d’obtenir des données d’exploitation détaillées, un monitoring des chaînes et une mise en service rapide. Pour des concepts d’installations de grande taille avec une conduite centralisée, le Monitoring BUS peut être utilisé, avec un transformateur de séparation requis.

  Interfaces et monitoring
  • RS485 de série pour une communication stable au sein de l’installation
  • Ethernet, WLAN ou 4G réalisables via des Smart Dongles optionnels
  • Compatible avec FusionSolar pour la mise en service, l’analyse et la maintenance à distance
  • Monitoring BUS pour l’intégration dans des systèmes centraux de gestion de l’énergie
• GarantieUne garantie produit standard est prévue pour le SUN2000-150K-MG0 et est gérée par le fabricant. La garantie couvre les défauts typiques de matériaux et de fabrication dans des conditions normales d’exploitation. Pour les projets présentant des exigences accrues en matière de disponibilité, des concepts de garantie étendue ou de services complémentaires peuvent être mis en œuvre. La séparation claire entre la partie de puissance et les modules de communication facilite les interventions de service et réduit les temps d’arrêt lors de la maintenance ou du remplacement au sein de grandes installations.
• DurabilitéLa conception de l’appareil privilégie une utilisation réduite des matériaux et des concepts d’emballage efficaces. Le rendement élevé réduit les pertes d’énergie en fonctionnement, ce qui est particulièrement pertinent pour les grandes puissances installées. Le fabricant met en œuvre des programmes de recyclage et de reprise des composants électroniques, ce qui réduit la consommation de ressources sur l’ensemble du cycle de vie. La construction robuste avec IP66 protège contre des remplacements prématurés dus aux influences environnementales.
• QualitéLa conception mécanique, avec un poids d’environ 99kg et un boîtier métallique, est prévue pour une utilisation extérieure permanente. Le degré de protection IP66 garantit l’étanchéité à la poussière et la protection contre les jets d’eau puissants. Le refroidissement par air intelligent assure un fonctionnement stable même à des températures ambiantes élevées et réduit les besoins de maintenance par rapport aux systèmes refroidis par liquide. Le fonctionnement est spécifié jusqu’à une altitude de 4000m sans réduction de puissance.

  Conception robuste
  • Boîtier IP66 pour un fonctionnement fiable en extérieur
  • Température de fonctionnement de –25°C à +60°C pour des sites d’utilisation variés
  • Conçu pour des altitudes jusqu’à 4000m sans derating
  • Conception refroidie par air avec des besoins de maintenance réduits
• ÉvolutivitéLe SUN2000-150K-MG0 peut être intégré dans des concepts d’installations modulaires et combiné avec des composants DC externes tels que des coffrets de raccordement générateur. Le nombre élevé de trackers MPP prend en charge des extensions ultérieures ou des reconfigurations de sous-générateurs. Des Smart Dongles optionnels permettent d’adapter ultérieurement l’infrastructure de communication à de nouvelles exigences d’exploitation. L’onduleur convient ainsi également aux projets commerciaux ou EPC en croissance avec fonctionnement par phases ou augmentation de puissance.

  Extensions système
  • Combinable avec des GAK externes pour un grand nombre de chaînes
  • Modules de communication rétrofitables pour une intégration flexible au réseau et au monitoring
  • Adapté à des concepts d’installations évolutifs dans les segments commercial et utilitaire
