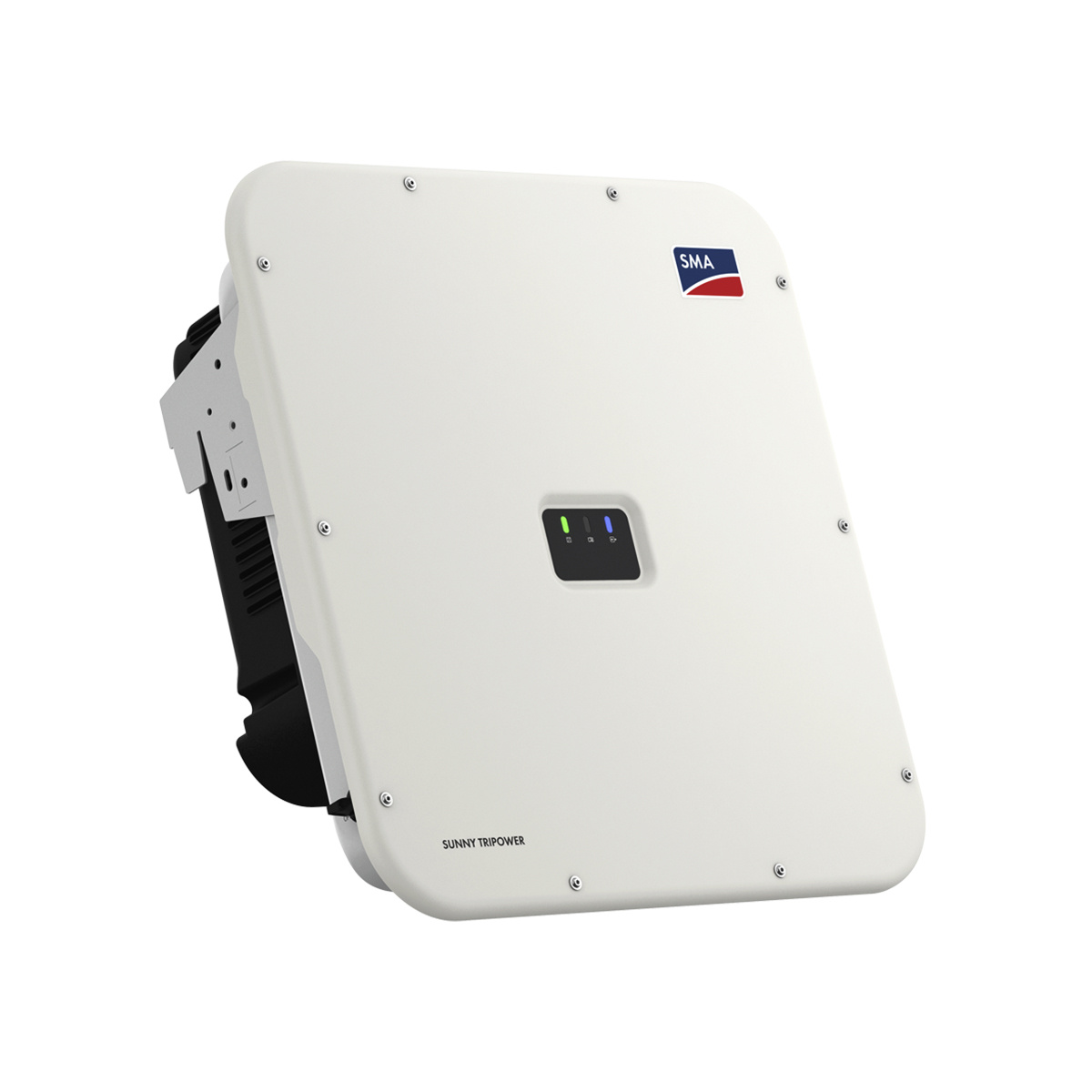

SMA Sunny Tripower X 20

Le SMA Sunny Tripower X 20 est un onduleur de chaîne triphasé destiné aux installations photovoltaïques commerciales raccordées au réseau, offrant un haut niveau d’intégration système. Avec une puissance nominale AC de 20 kVA, une tension d’entrée DC pouvant atteindre 1000 V et trois trackers MPP indépendants, il est conçu pour des concepts de strings flexibles dans des installations de petite et moyenne taille. Le System Manager intégré permet la surveillance et le pilotage de plusieurs appareils SMA sans enregistreur de données externe. La communication basée sur Speedwire, l’interrupteur-sectionneur DC intégré et l’indice de protection IP65 favorisent une installation efficace en intérieur et en extérieur protégé. Le rendement européen de 97,9% réduit les pertes de conversion en fonctionnement continu et est pertinent pour les prévisions de production et les calculs de rentabilité.

• TechnologieL’onduleur fonctionne sans transformateur avec injection triphasée et respecte les règles de raccordement au réseau pertinentes conformément à la norme VDE‑AR‑N‑4105:2018‑11. Trois trackers MPP permettent des champs de modules distincts, ce qui prend en charge différentes orientations, des ombrages partiels ou des types de modules variés au niveau de l’installation. La puissance nominale AC de 20000 W présente un rapport usuel avec le dimensionnement DC, permettant des surdimensionnements pratiques. L’interrupteur-sectionneur DC intégré simplifie les opérations de maintenance et de coupure directement sur l’appareil.

  Conception électrique
  • Injection réseau triphasée avec régulation réglable de la puissance active et réactive
  • Trois trackers MPP indépendants pour des topologies de strings flexibles
  • Tension DC maximale du système de 1000V pour des strings de modules modernes
  • Rendement européen de 97,9% pour de faibles pertes de conversion
• ConnectivitéLa communication s’effectue via le Speedwire intégré basé sur Ethernet et permet le raccordement aux systèmes de monitoring SMA. L’onduleur agit comme System Manager et peut surveiller et piloter plusieurs composants SMA au sein d’une installation. Cela permet, dans de nombreux projets, de se passer d’un gestionnaire de données externe. La configuration basée sur le web prend en charge les paramètres réseau et facilite la mise en service sur site.

  Interfaces et monitoring
  • Speedwire intégré pour la communication de l’installation et la surveillance à distance
  • Raccordement direct aux solutions portail SMA pour le suivi de la production et de l’état
  • System Manager pour la surveillance de plusieurs onduleurs au sein d’un même système
  • Paramétrage via navigateur sans logiciel supplémentaire
• GarantieL’onduleur est livré avec une garantie constructeur standard de cinq ans. Cette garantie de base couvre les défauts typiques de fonctionnement et de matériaux et est conçue pour une exploitation commerciale continue. Une extension optionnelle jusqu’à 20 ans est possible selon le projet et peut contribuer à la sécurité de calcul dans le cadre de modèles d’exploitation à long terme.
• DurabilitéLe rendement élevé de l’onduleur réduit les pertes d’énergie sur toute la durée d’exploitation et influence directement le rendement spécifique de l’installation. La conception sans transformateur réduit l’utilisation de matériaux et le poids par rapport aux topologies conventionnelles. Le respect des directives européennes en matière de raccordement au réseau et de recyclage, y compris l’enregistrement WEEE, garantit une exploitation conforme et la réintégration ultérieure des composants dans les filières de recyclage.
• QualitéLe boîtier avec indice de protection IP65 permet une utilisation dans des environnements exigeants exposés à la poussière et aux projections d’eau. Les dimensions de 728×762×266mm tiennent compte des surfaces de montage dans des locaux techniques ou des zones extérieures protégées. La conception conforme à la norme VDE‑AR‑N‑4105 garantit que les fonctions de protection du réseau et d’injection répondent aux exigences actuelles.
• ÉvolutivitéGrâce au System Manager intégré, le Sunny Tripower X 20 peut être utilisé dans des concepts d’installations évolutifs. Plusieurs onduleurs peuvent être surveillés de manière centralisée, ce qui facilite l’extension de champs photovoltaïques existants. La tenue en tension DC jusqu’à 1000V permet l’adaptation aux futures générations de modules sans devoir apporter de modifications fondamentales à la structure de l’onduleur.
