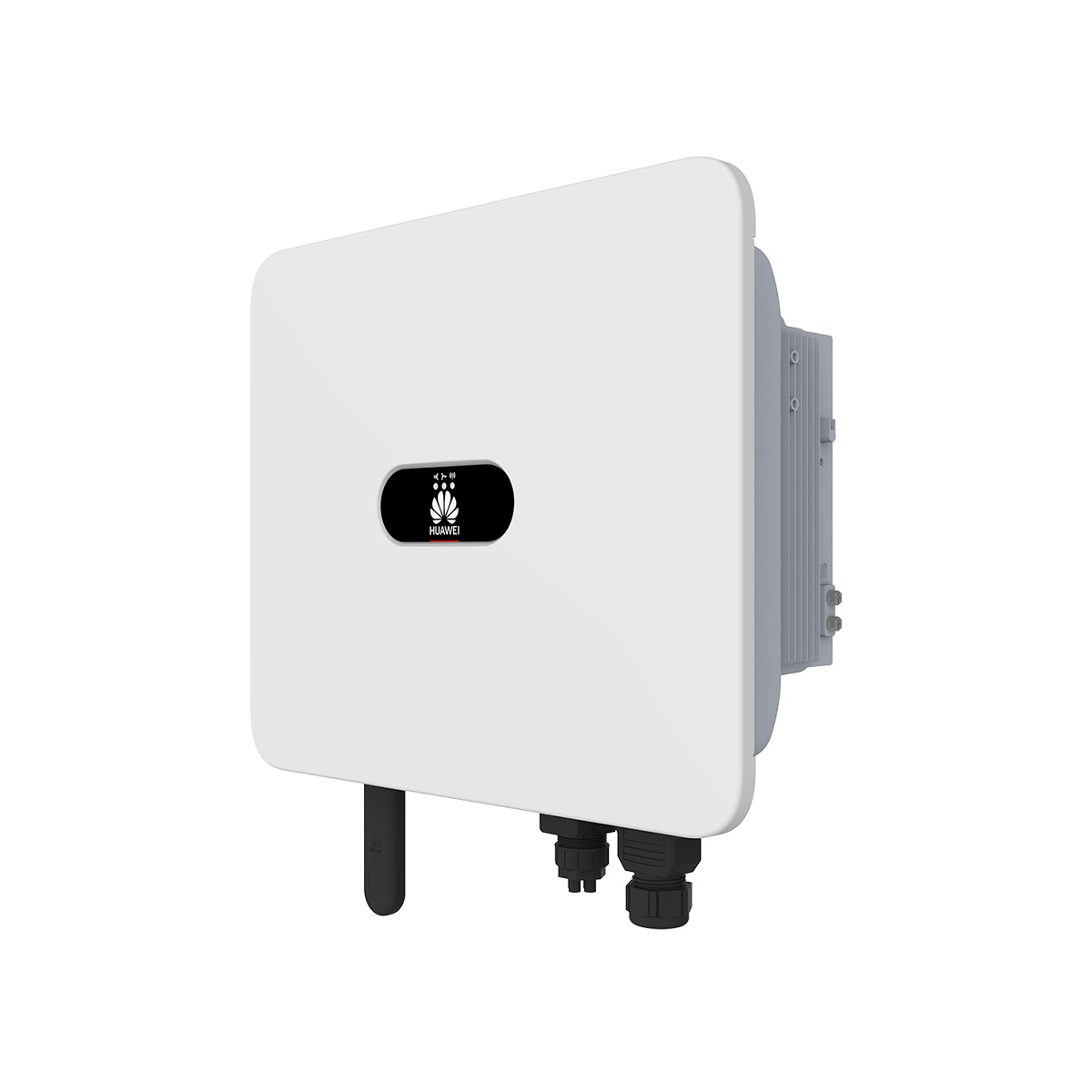

Huawei SUN2000-17K-MB0

Huawei SUN2000-17K-MB0 to trójfazowy falownik hybrydowy z serii 12–25K‑MB0 o mocy znamionowej AC 17 000 W oraz maksymalnej mocy pozornej 18 700 VA. Pracuje z dwoma trackerami MPP i czterema wejściami DC, obejmując zakres MPPT od 200 do 1 000 V przy maksymalnym napięciu wejściowym 1 100 V. Do projektowania stringów istotne są wartości 30 A na MPPT (przy dwóch stringach) lub 20 A na string, jak również maksymalny prąd zwarciowy 40 A na MPPT. Maksymalna sprawność wynosi 98,4 %, % a europejska 98,1 % %. Funkcje ochronne takie jak detekcja łuku elektrycznego (AFCI), wyłącznik DC, zabezpieczenie anty‑wyspowe, ochrona przed odwrotną polaryzacją DC, monitorowanie izolacji, monitorowanie prądu upływu oraz SPD DC typu II i kompatybilność z ochroną przepięciową AC wspierają zgodną z normami pracę instalacji.

• TechnologiaArchitektura mocy została zaprojektowana z myślą o wysokich napięciach stringów i elastycznym podziale generatora: 2 MPPT z 4 wejściami umożliwiają oddzielne pola (np. wschód/zachód, różne typy modułów) bez dodatkowej logiki rozdziału DC. Zakres pracy MPPT 200–1 000 V oraz maks. 1 100 V DC wspierają długie stringi; przy pełnym obciążeniu zakres MPPT dla wersji 17 kW wynosi 440–800 V, co ułatwia dobór w docelowym oknie napięciowym. Po stronie prądowej istotne jest 30 A na MPPT (dwa stringi) lub 20 A na string; prąd zwarciowy na MPPT wynosi 40 A. Po stronie AC dla planowania istotne są 17 000 W mocy znamionowej, 18 700 VA maks., współczynnik cosφ 0,8 pojemnościowy do 0,8 indukcyjnego oraz THD ≤ 3 % %.

  Kluczowe dane elektryczne
  • 1 100 V maks. DC, MPPT 200–1 000 V, start 200 V, znamionowe DC 600 V; możliwe długie stringi, uwzględnić zakres napięcia
  • 2 MPPT/4 wejścia, 30 A na MPPT (dwa stringi) lub 20 A na string, 40 A zwarciowe na MPPT; zabezpieczyć projekt stringów
  • 17 000 W AC, 18 700 VA maks., 24,5 A prąd znamionowy @400 V, 27,1 A maks. @400 V; dobrać przewody i zabezpieczenia
  • Zakres ochrony: AFCI, anti‑islanding, ochrona polaryzacji DC, monitorowanie izolacji/prądu upływu, SPD DC typ II, kompatybilność SPD AC typ II; dostosować koncepcję instalacji
• ŁącznośćDo monitorowania i integracji systemu przewidziano zintegrowaną funkcję WLAN (z obsługą aplikacji) oraz interfejs szeregowy RS485. Ethernet i komunikacja mobilna realizowane są za pomocą opcjonalnych smart dongli (WLAN‑FE lub 4G/3G/2G), co pozwala na konfigurację komunikacji jako lokalnej sieci LAN lub jako zapasowej komunikacji mobilnej zależnie od projektu. RS485 jest również używany do typowych zastosowań magistrali polowej, m.in. do kaskadowania/pracy grupowej oraz integracji urządzeń pomiarowych, co ułatwia skalowanie instalacji z wieloma falownikami i centralnym zarządzaniem wprowadzaniem energii do sieci. Dla zaawansowanych funkcji zarządzania energią dostępna jest opcja SmartAssistant; w praktyce ma to znaczenie szczególnie w strategiach autokonsumpcji i magazynowania, gdy dane pomiarowe i logika sterowania mają być centralnie przetwarzane.

  Interfejsy i opcje
  • RS485 jako interfejs podstawowy; odpowiedni do podłączenia liczników i kaskadowania w architekturze fieldbus, zapewnić prowadzenie zgodne z EMC
  • WLAN wbudowany; Ethernet/WLAN‑FE poprzez Smart Dongle (opcjonalnie), mobilna poprzez Smart Dongle‑4G (opcjonalnie); uwzględnić planowanie lokalizacji/sygnału
  • Połączenie z aplikacją FusionSolar przez wbudowany WLAN; zaplanować dostęp do uruchomienia i serwisu w modelu ról
  • Dostosować koncepcję komunikacji do warunków przyłączenia do sieci (np. interwały logowania, monitoring zdalny, zgody IT); uwzględnić zasilanie dongli
• GwarancjaDla serii MB0 przewidziano standardową gwarancję produktu wynoszącą 120 miesięcy. W praktyce projektowej kluczowe jest, że warunki gwarancji definiowane są dla grup produktów i odnoszą się głównie do wymiany urządzenia lub równoważnego funkcjonalnie zamiennika; dlatego dokumentacja numerów seryjnych, protokoły uruchomienia oraz historia błędów powinny być prowadzone rzetelnie, aby skrócić czas obsługi. Należy również uwzględnić, że akcesoria komunikacyjne/monitoringowe mają zazwyczaj krótsze okresy gwarancyjne i muszą być rozpatrywane oddzielnie. W kalkulacjach ofertowych i serwisowych zaleca się zatem rozdzielenie zakresu gwarancji falownika od komponentów opcjonalnych (dongle, czujniki), aby realistycznie ocenić ryzyka SLA w eksploatacji.

  Zakres gwarancji (standard)
  • Falownik MB0: 120 miesięcy gwarancji standardowej; zaplanować dokumentację i numery seryjne dla procesów RMA
  • Akcesoria/monitoring mogą mieć inne okresy; kalkulować osobno i określić strategię części zamiennych
  • Uwzględnić warunki gwarancji w dokumentacji eksploatacyjnej (ścieżki zgłoszeń, wymagania dowodowe, eksport logów); ogranicza ryzyko przestojów
• Zrównoważony rozwójAspekty zrównoważonego rozwoju obejmują przede wszystkim sprawność, możliwości systemu i eksploatację: przy maksymalnej sprawności 98,4 % i europejskiej 98,1 % ograniczane są straty konwersji, co bezpośrednio wpływa na uzysk energii. Możliwość integracji magazynu (kompatybilność z LUNA2000‑S0 i LUNA2000‑S1) pozwala na strategie autokonsumpcji i zarządzania obciążeniem. Dodatkowo wskazana jest kompatybilność z optymalizatorami, co poprawia uzyski i diagnostykę błędów.

  Uzysk i eksploatacja
  • 98,4 % maks. / 98,1 % EU; mniejsze straty konwersji
  • Integracja magazynu; autokonsumpcja i redukcja szczytów
  • Kompatybilność z optymalizatorami
  • IP66, -25…+60 °C, do 4 000 m
